TVR Grantura Restauration 2009 - 2015

  • 2009-11-TVR_Grantura_001.jpg

    Unser Auftrag: Restauration mit Teil-Rekonstruktion:

    Im Jahre 2009 begann die umfangreiche Restauration des mit GFK-Karosserie gebauten TVR Grantura.

    GFK bedeutet, die Karosserie besteht aus mit Glasfaser verstärktem Kunststoff und bedarf deshalb der besonderen Bearbeitung.

    Die ausgeführten Arbeiten entsprechen fast schon einem Neubau des Fahrzeuges - wobei darauf geachtet wurde, so viel der ursprünglichen Substanz zu erhalten, als dies möglich war.

    Sie sehen hier Bilder vom Urzustand bis zum fertig restaurierten Auto.

    und hier einen Fahrzeugbericht auf zwischengas.com

  • 2009-11-TVR_Grantura_002.jpg
  • 2009-11-TVR_Grantura_003.jpg

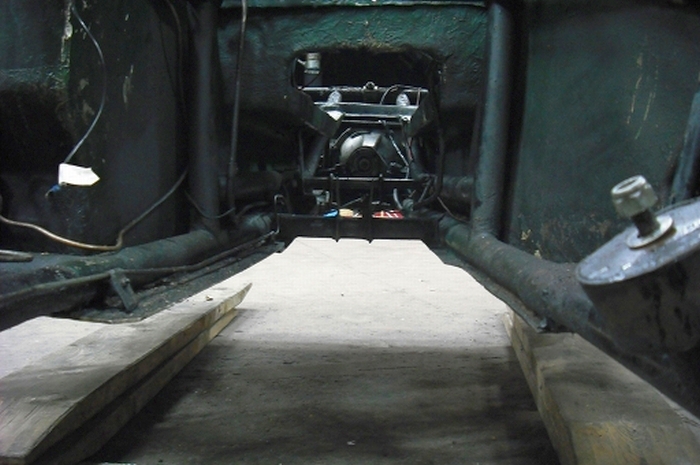

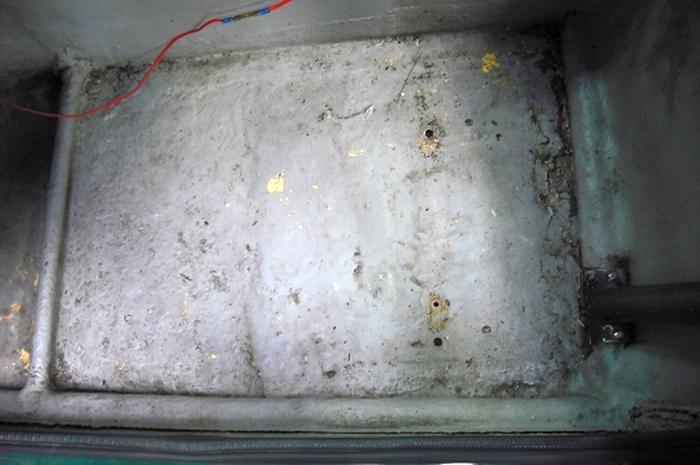

    Urzustand Innenraum

  • 2009-11-TVR_Grantura_004.jpg
  • 2009-11-TVR_Grantura_005.jpg
  • 2009-11-TVR_Grantura_006.jpg

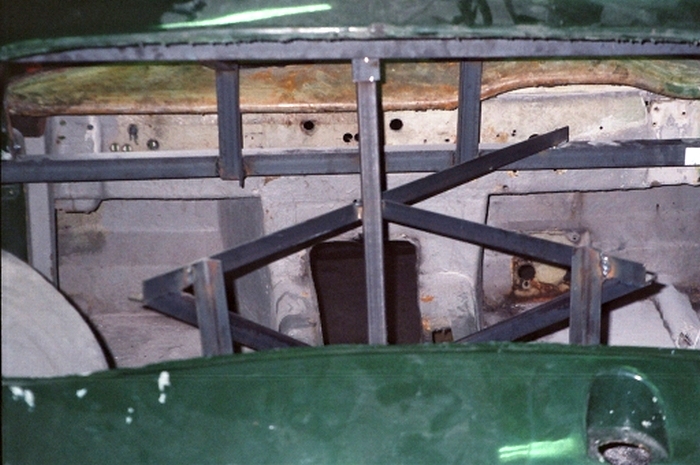

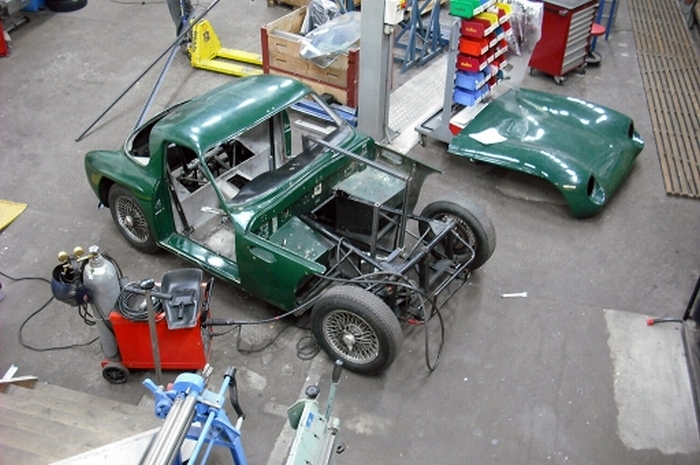

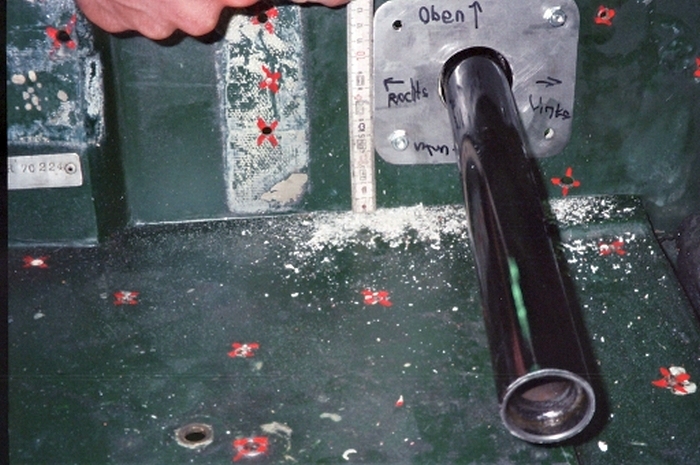

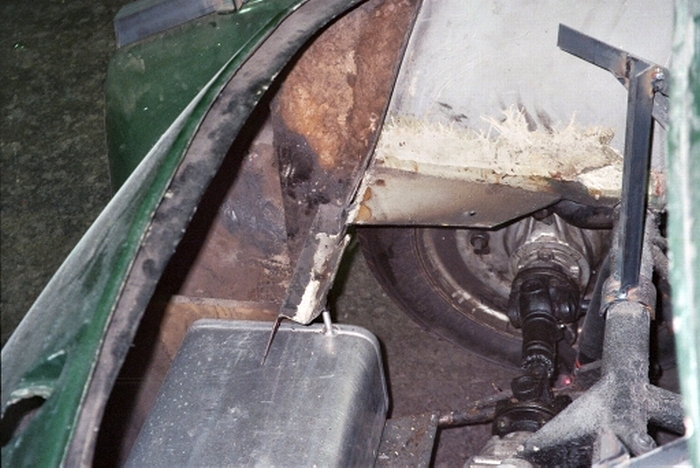

    Anfertigung eines Hilfsrahmens zur Stabilisierung der Karosserie bevor diese vom Fahrgestellrahmen getrennt werden kann

  • 2009-12-TVR_Grantura_001.jpg
  • 2010-06-2-TVR_Grantura_001.jpg
  • 2010-06-TVR_Grantura_001.jpg
  • 2010-06-TVR_Grantura_002.jpg
  • 2010-06-TVR_Grantura_003.jpg
  • 2010-09-TVR_Grantura_001.jpg

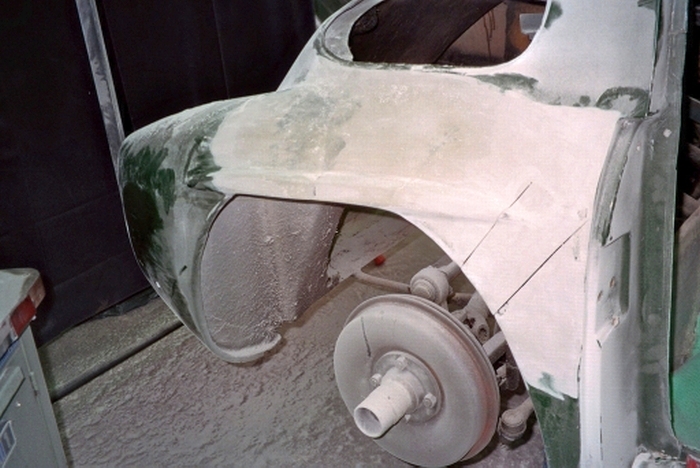

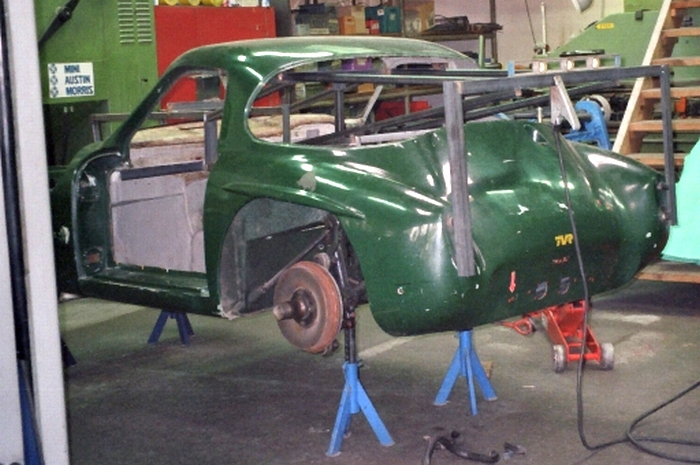

    Hilfsrahmen

  • 2010-09-TVR_Grantura_002.jpg
  • 2010-11-2-TVR_Grantura_001.jpg
  • 2010-11-3-TVR_Grantura_001.jpg
  • 2010-11-TVR_Grantura_001.jpg
  • 2010-11-TVR_Grantura_002.jpg

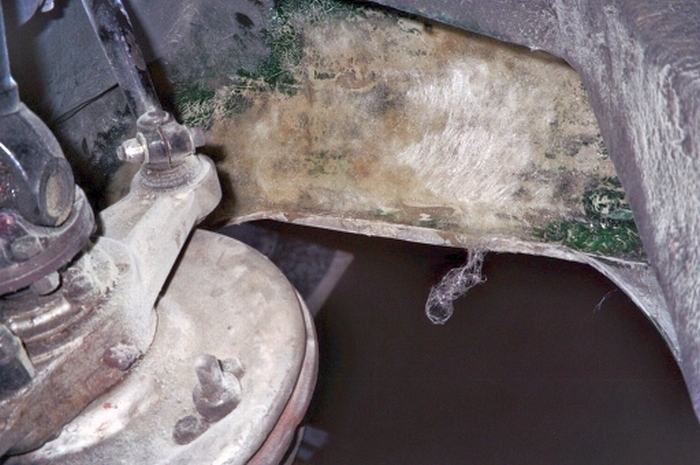

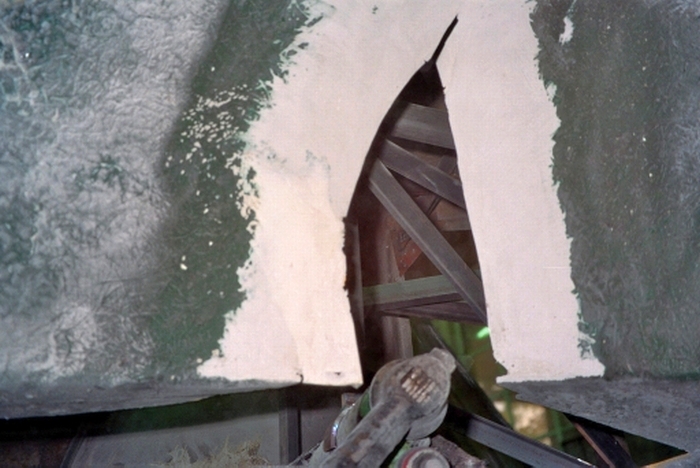

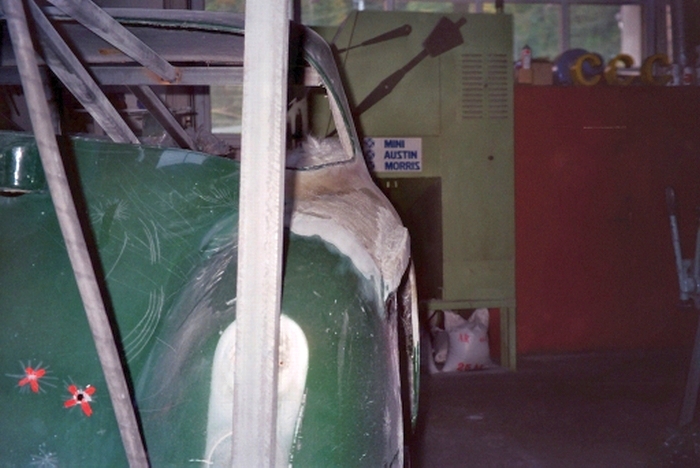

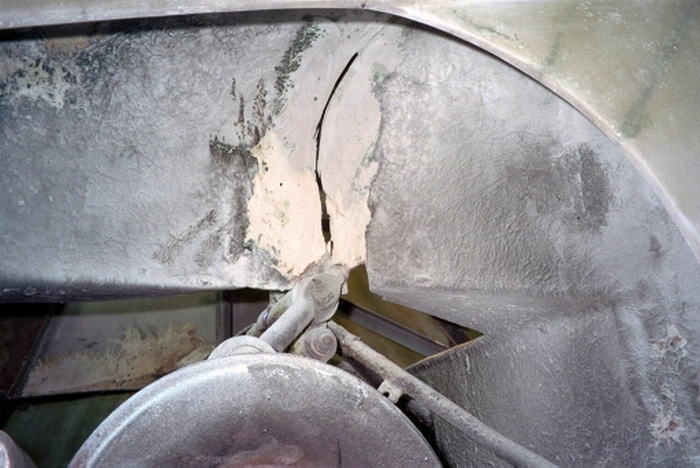

    Radhaus hinten rechts – alter Unfallschaden

  • 2010-11-TVR_Grantura_003.jpg
  • 2010-11-TVR_Grantura_004.jpg
  • 2010-11-TVR_Grantura_005.jpg

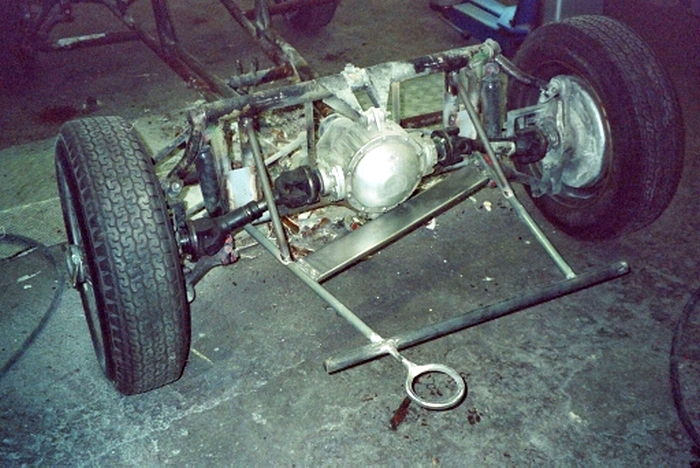

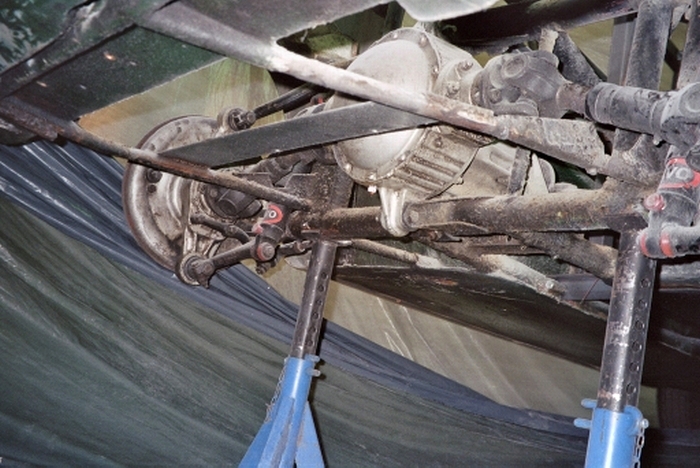

    Hinterachse vorher

  • 2010-11-TVR_Grantura_006.jpg
  • 2010-11-TVR_Grantura_007.jpg
  • 2010-11-TVR_Grantura_008.jpg
  • 2010-11-TVR_Grantura_009.jpg
  • 2010-11-TVR_Grantura_010.jpg
  • 2010-11-TVR_Grantura_011.jpg

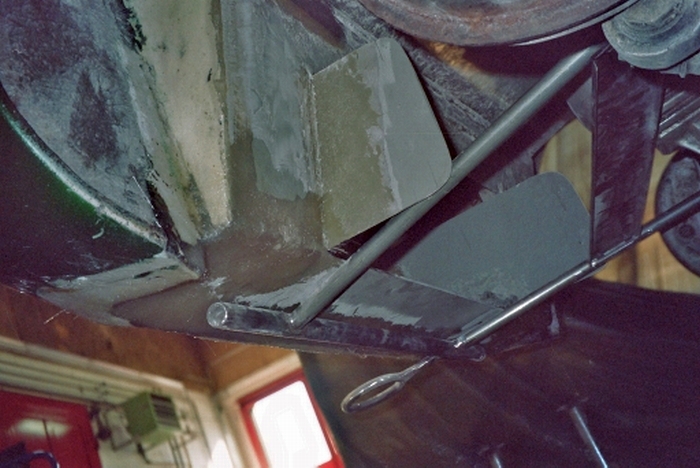

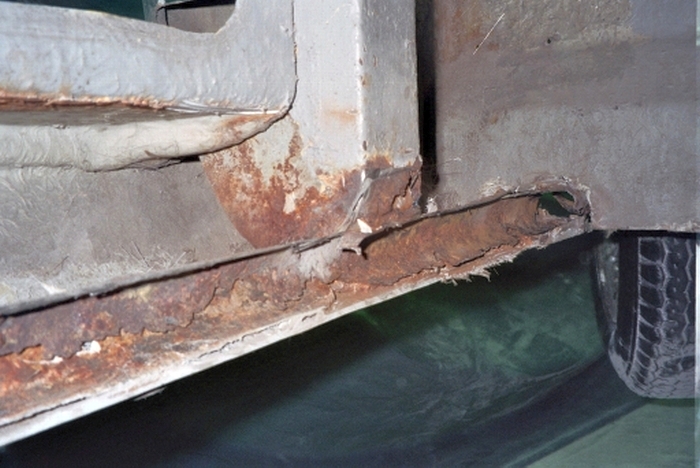

    In dieser rostnarbigen Aussparung kann man die Überreste des Chassis erkennen!

  • 2010-12-2-TVR_Grantura_001.jpg
  • 2010-12-2-TVR_Grantura_002.jpg
  • 2010-12-2-TVR_Grantura_003.jpg
  • 2010-12-2-TVR_Grantura_004.jpg
  • 2010-12-2-TVR_Grantura_005.jpg

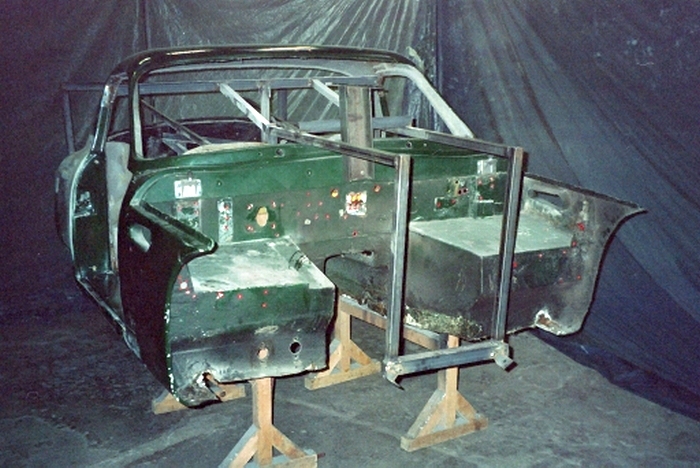

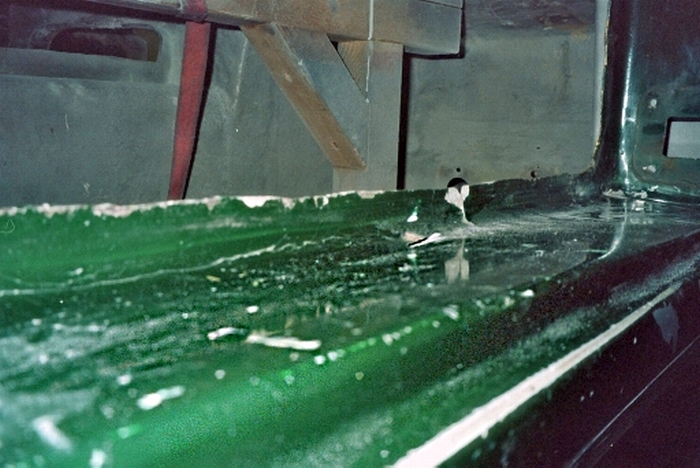

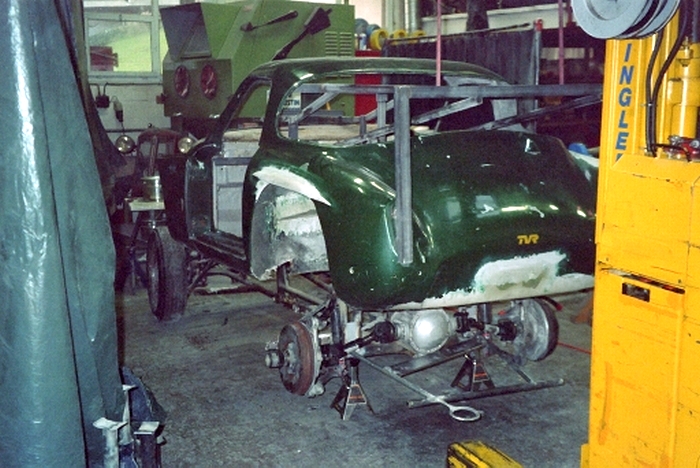

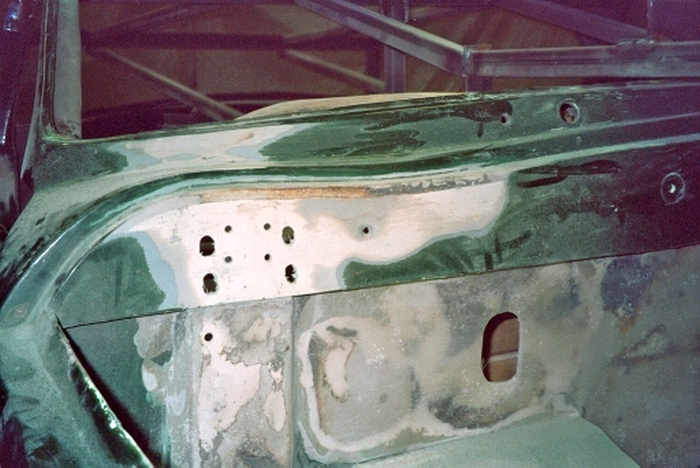

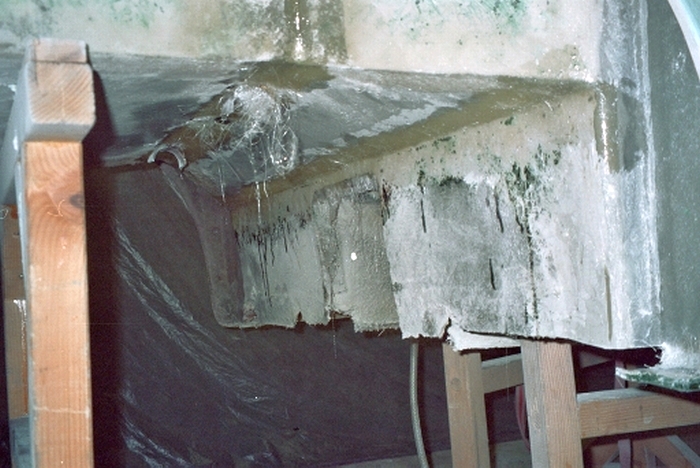

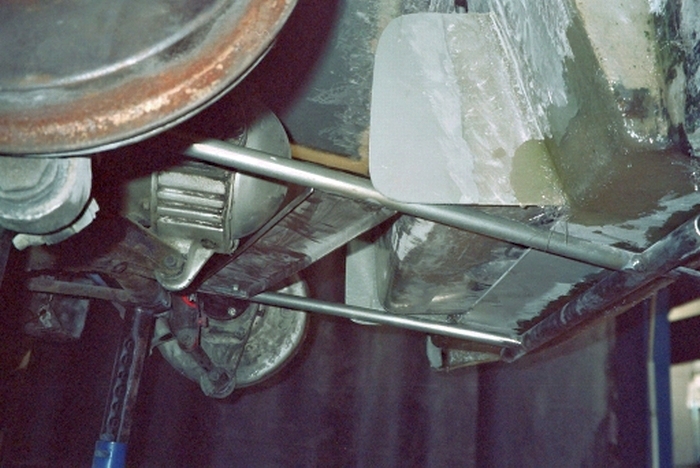

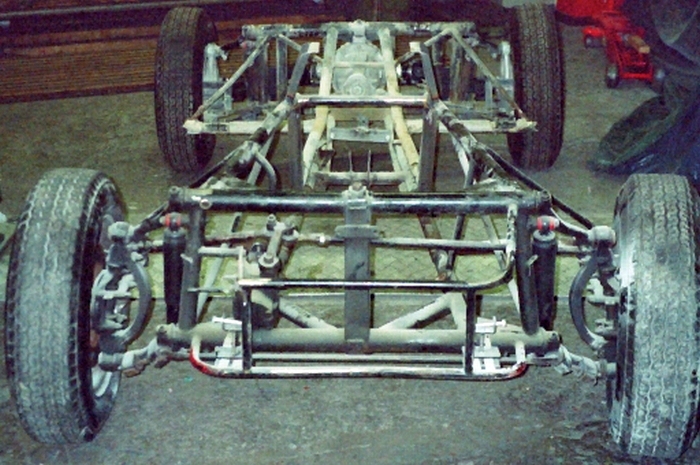

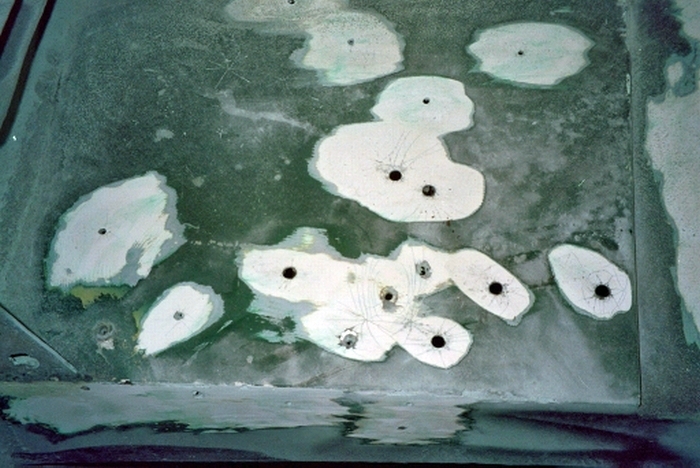

    Lediglich drei oder vier dieser Bohrungen sind überhaupt nötig im Motorraum!

  • 2010-12-2-TVR_Grantura_006.jpg
  • 2010-12-2-TVR_Grantura_007.jpg
  • 2010-12-2-TVR_Grantura_008.jpg
  • 2010-12-2-TVR_Grantura_009.jpg
  • 2010-12-2-TVR_Grantura_010.jpg
  • 2010-12-2-TVR_Grantura_011.jpg
  • 2010-12-TVR_Grantura_001.jpg
  • 2010-12-TVR_Grantura_002.jpg
  • 2010-12-TVR_Grantura_003.jpg

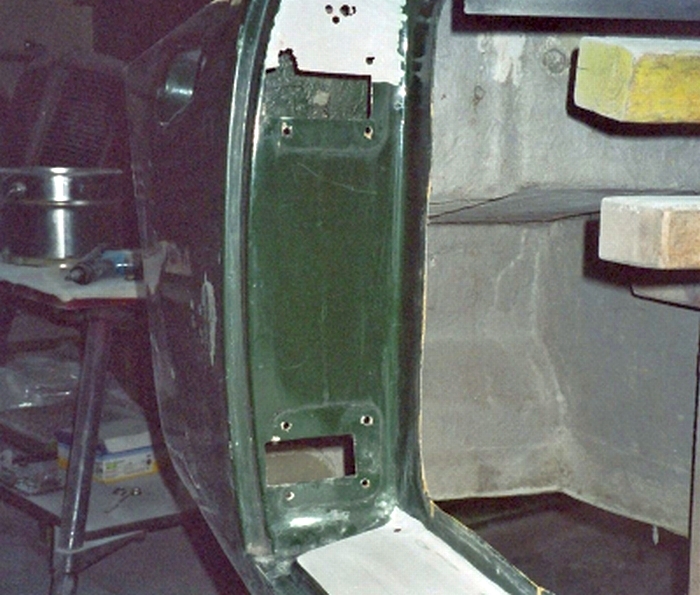

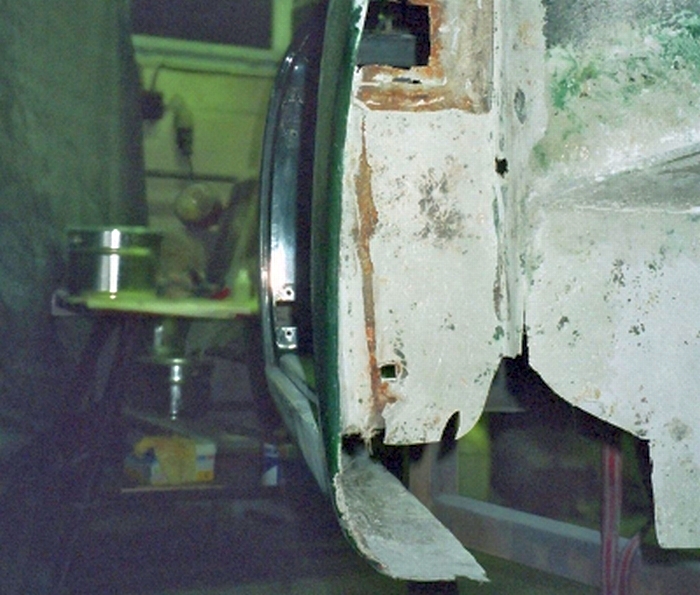

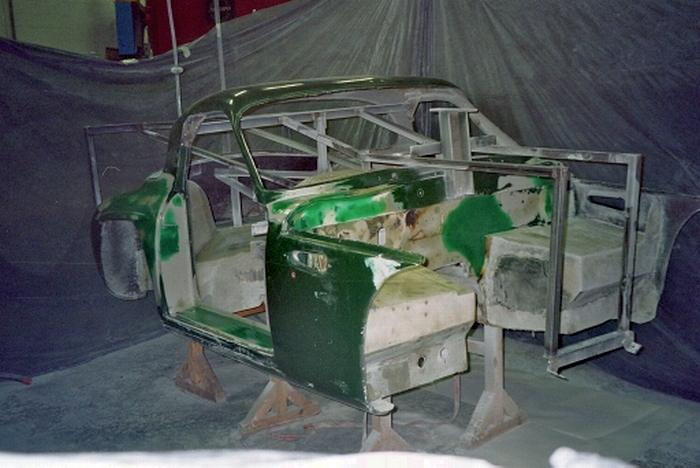

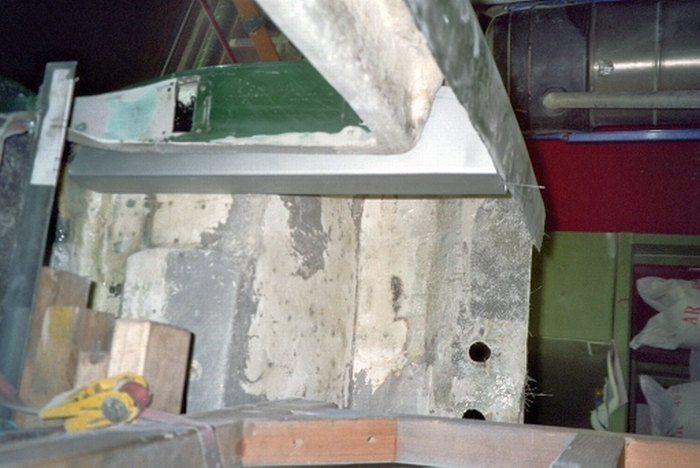

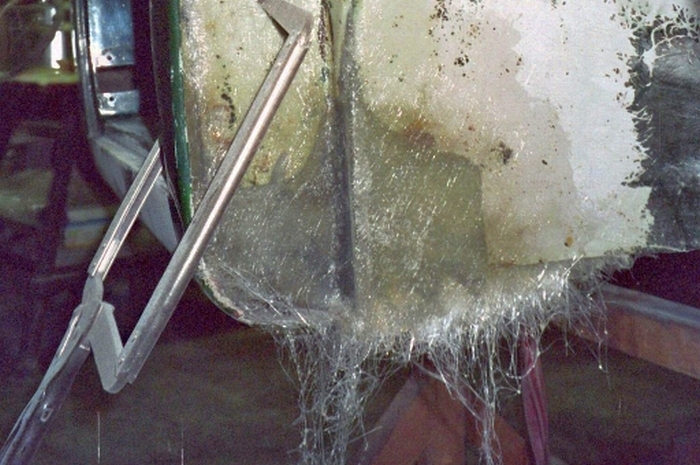

    Radhaus hinten links – Schlossverstärkung ausgerissen, alter Unfallschaden und Fehlstellen durch die Entfernung des alten Chassis

  • 2010-12-TVR_Grantura_004.jpg

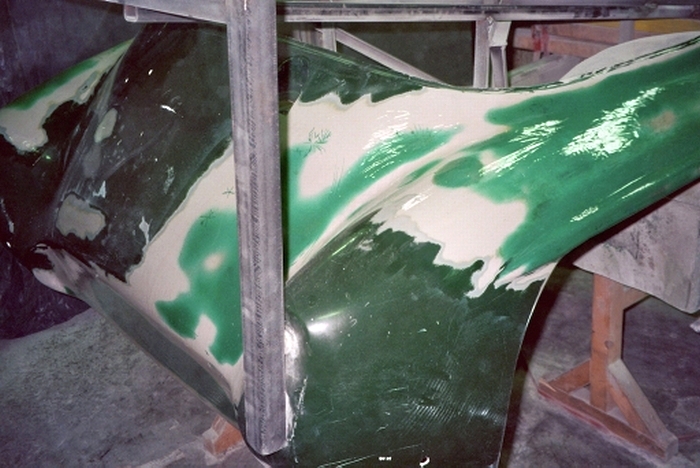

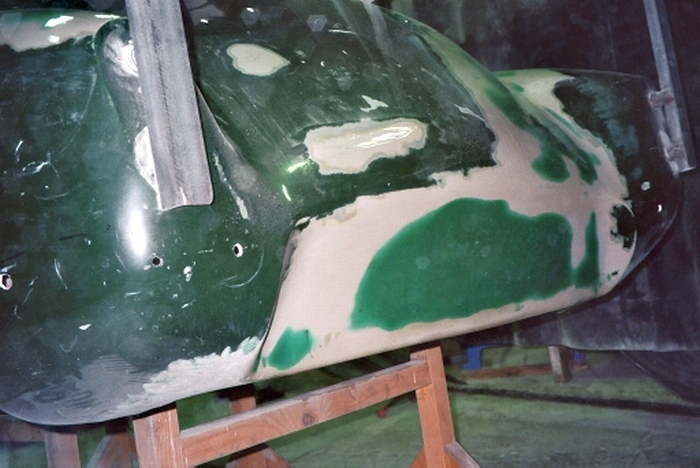

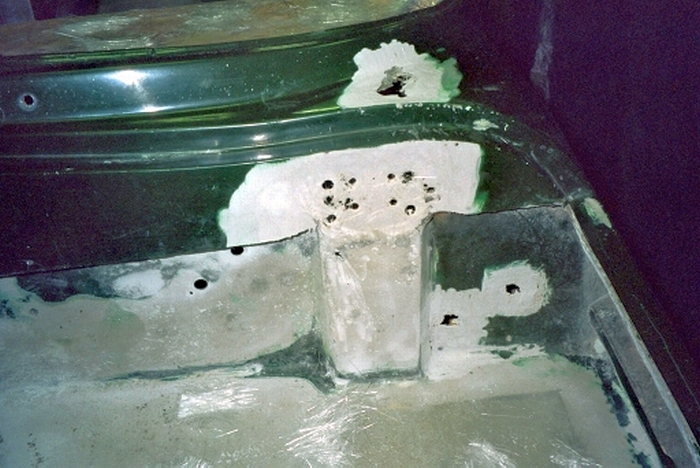

    Unzählige Reparaturen an der Karosserie waren nötig

  • 2010-12-TVR_Grantura_005.jpg
  • 2010-12-TVR_Grantura_006.jpg
  • 2010-12-TVR_Grantura_007.jpg
  • 2011-01-1-TVR_Grantura_001.jpg
  • 2011-01-1-TVR_Grantura_002.jpg
  • 2011-01-2-TVR_Grantura_001.jpg
  • 2011-01-2-TVR_Grantura_002.jpg

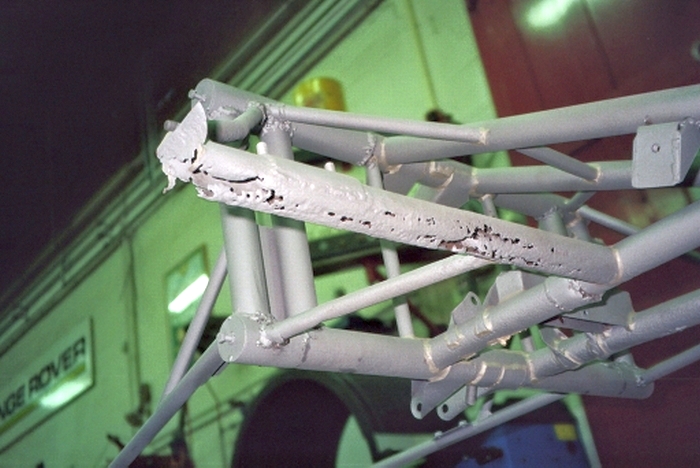

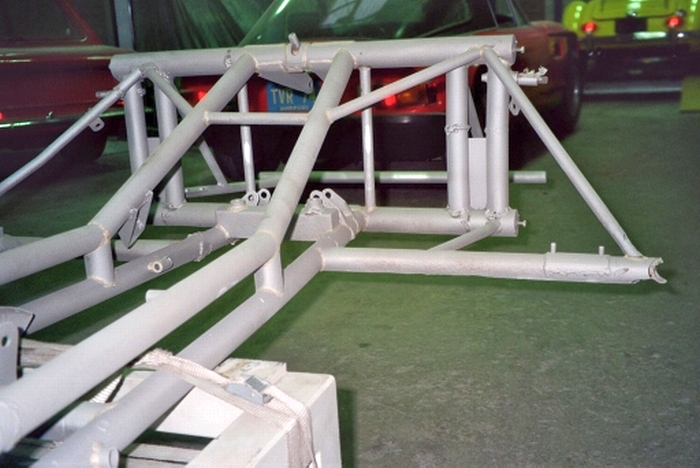

    Nicht mehr zu gebrauchen – vier alte, schlecht reparierte Unfallschäden plus Korrosion an allen tragenden Teilen…

  • 2011-01-2-TVR_Grantura_003.jpg

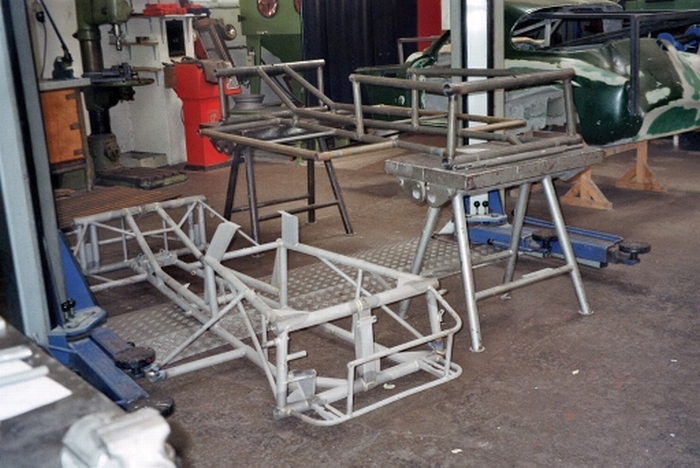

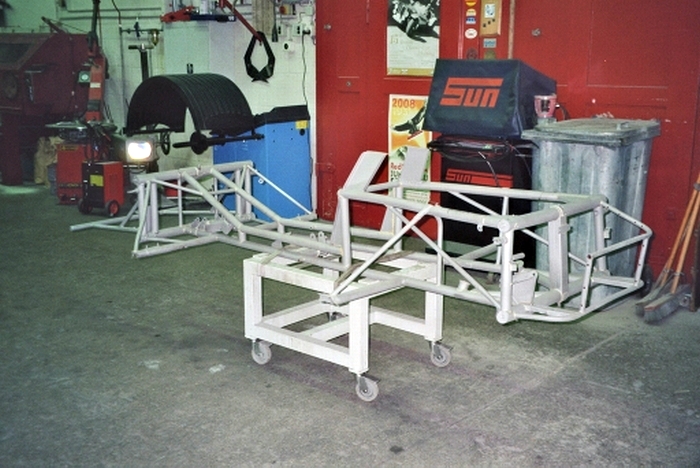

    Das alte Chassis von der Karosserie getrennt und sandgestrahlt

  • 2011-09-1-TVR_Grantura_001.jpg
  • 2011-09-1-TVR_Grantura_002.jpg

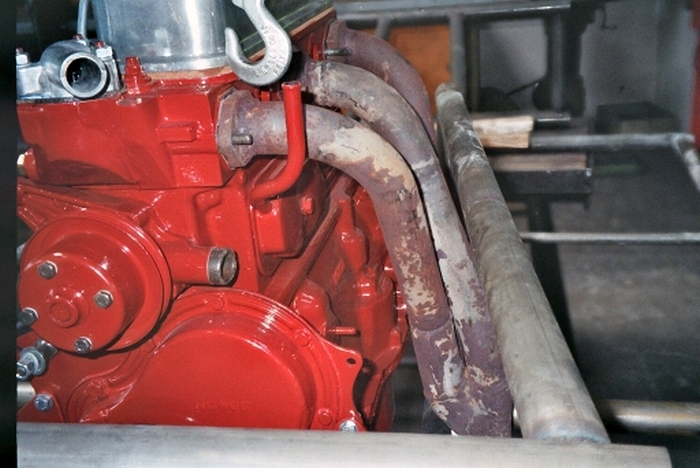

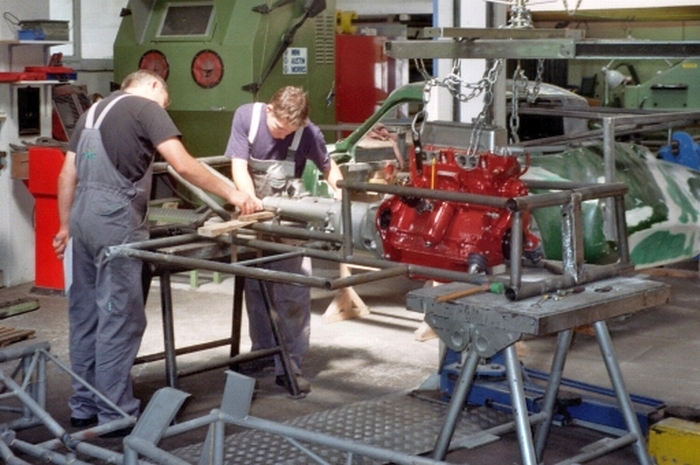

    Vertrauen ist gut – Kontrolle ist besser! Alle mechanischen Komponenten wurden während des Neubaus mehrmals zur Probe installiert.

  • 2011-09-2-TVR_Grantura_001.jpg
  • 2011-09-2-TVR_Grantura_002.jpg

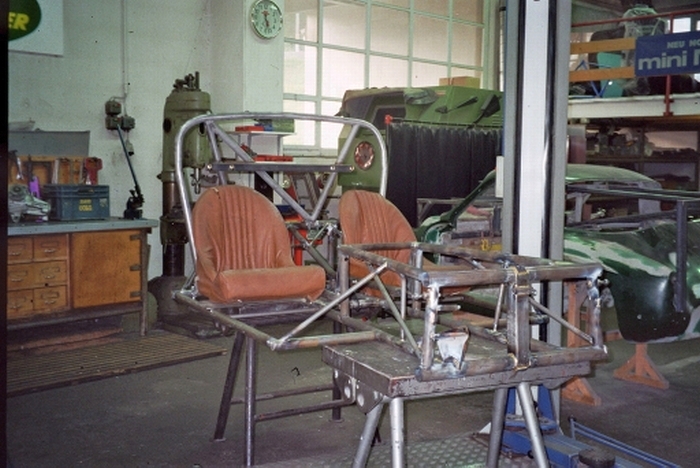

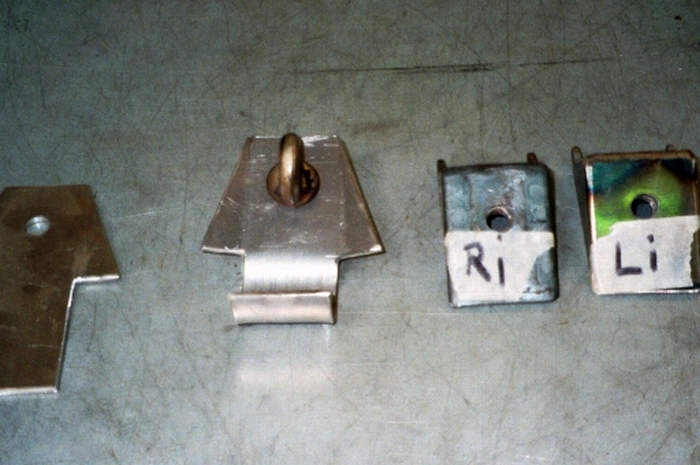

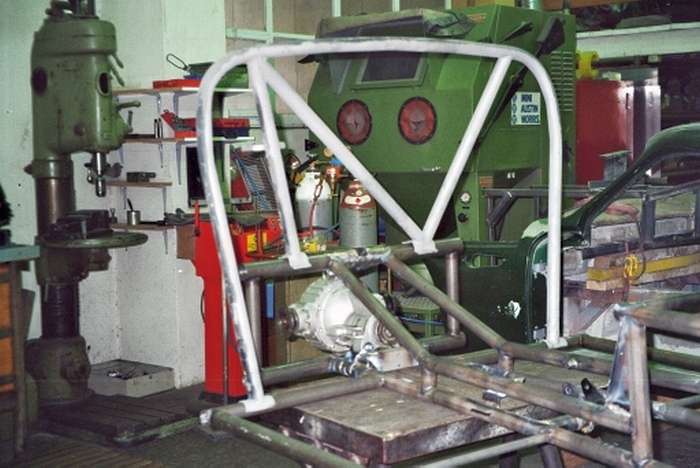

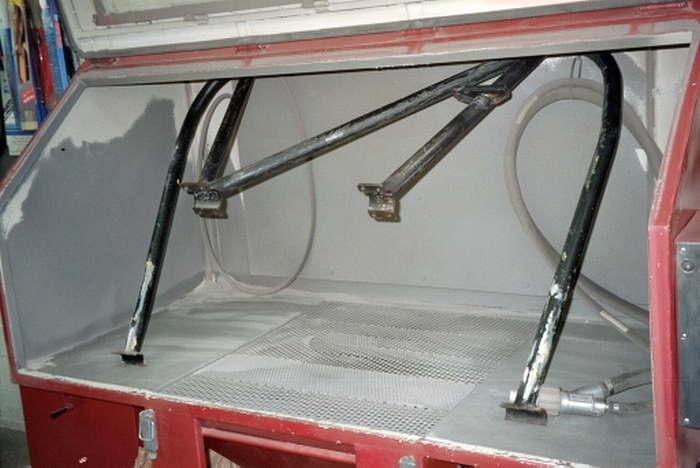

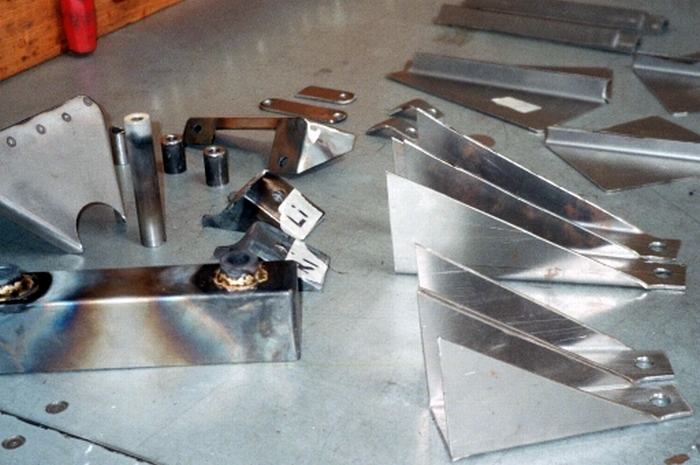

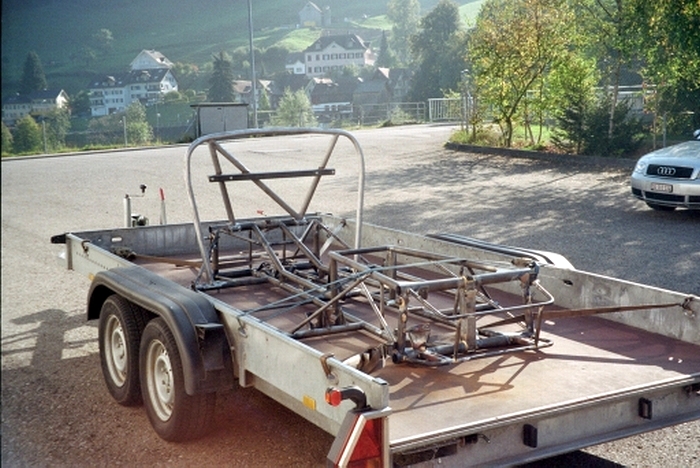

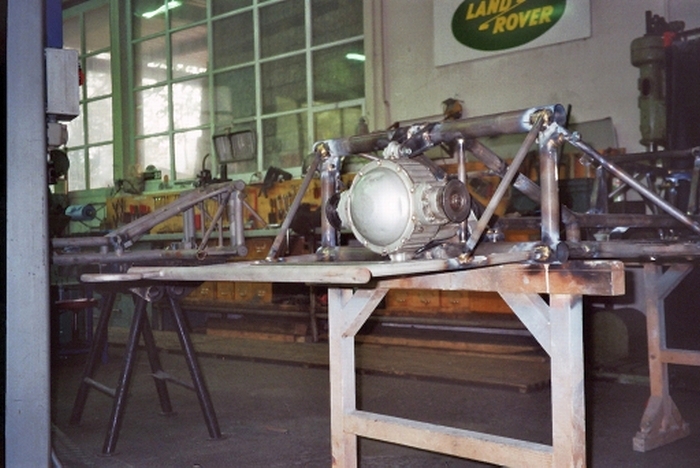

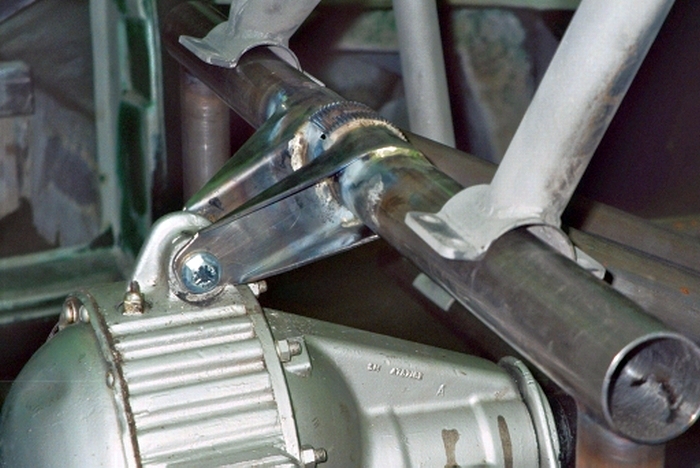

    Ein neues Chassis entsteht – alle Kleinteile wurden von Hand angefertigt und anschliessend eingeschweisst

  • 2011-09-2-TVR_Grantura_003.jpg
  • 2011-09-2-TVR_Grantura_004.jpg
  • 2011-09-2-TVR_Grantura_005.jpg
  • 2011-09-2-TVR_Grantura_006.jpg

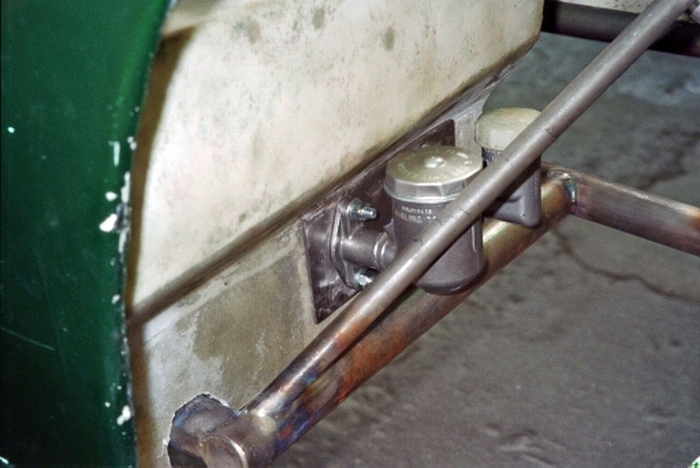

  • 2011-10-1-TVR_Grantura_001.jpg
  • 2011-10-1-TVR_Grantura_002.jpg
  • 2011-10-1-TVR_Grantura_003.jpg
  • 2011-10-1-TVR_Grantura_004.jpg
  • 2011-11-1-TVR_Grantura_001.jpg

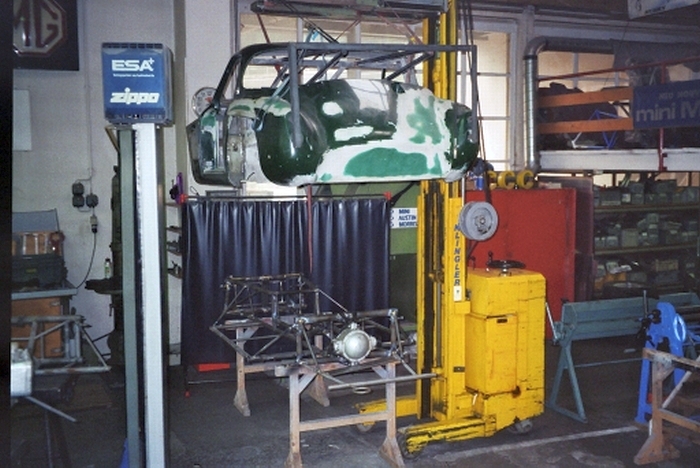

  • 2011-11-2-TVR_Grantura_001.jpg
  • 2011-11-2-TVR_Grantura_002.jpg
  • 2011-11-2-TVR_Grantura_003.jpg
  • 2011-11-3-TVR_Grantura_001.jpg
  • 2011-11-3-TVR_Grantura_002.jpg

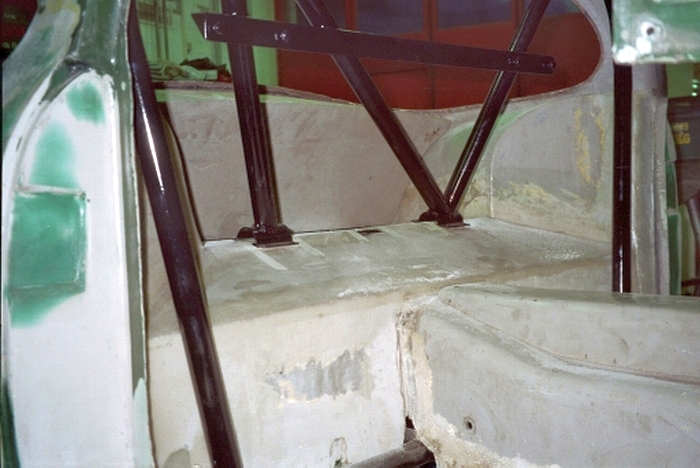

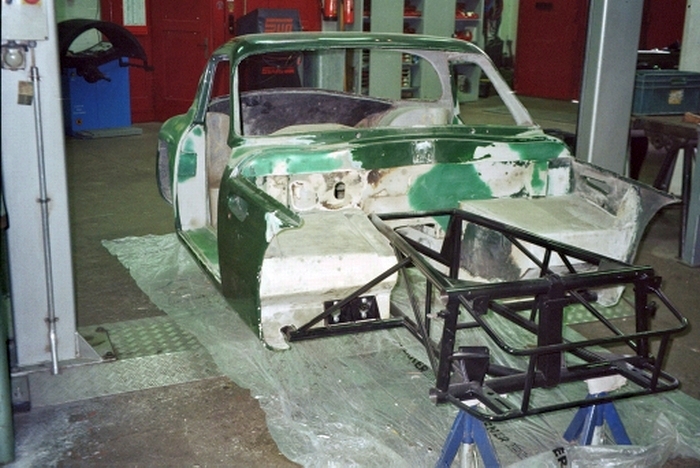

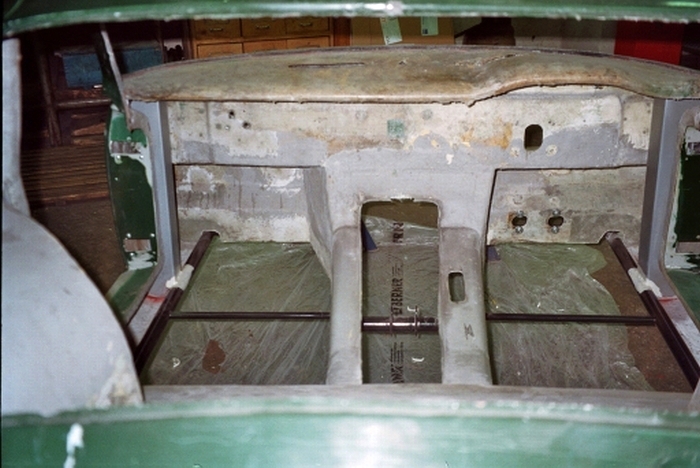

    Das neue Chassis unter der Karosserie in Position gebracht

  • 2011-11-3-TVR_Grantura_003.jpg
  • 2011-11-3-TVR_Grantura_004.jpg
  • 2011-11-3-TVR_Grantura_005.jpg

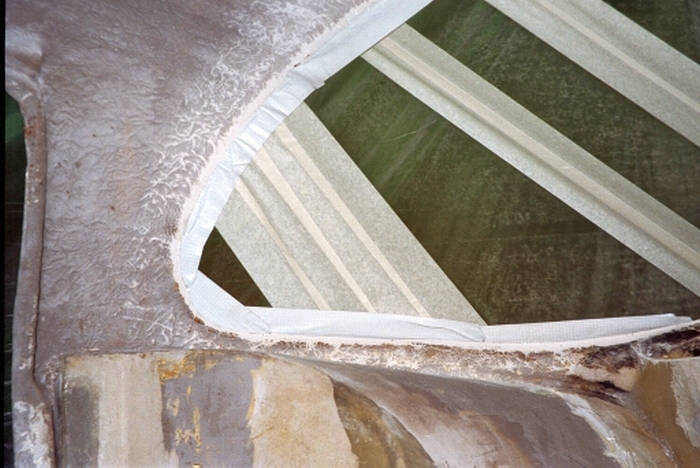

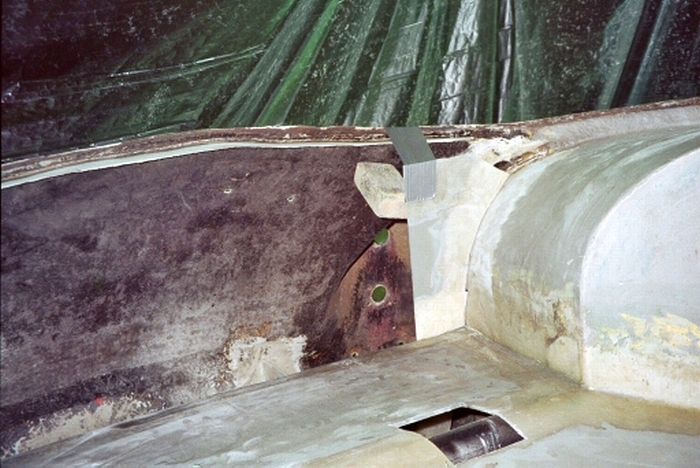

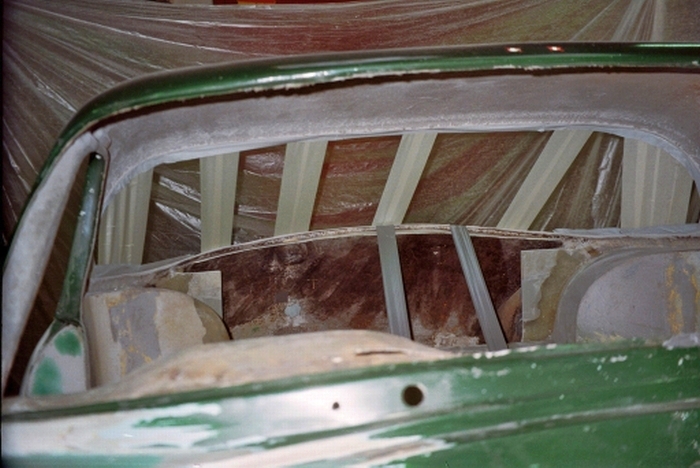

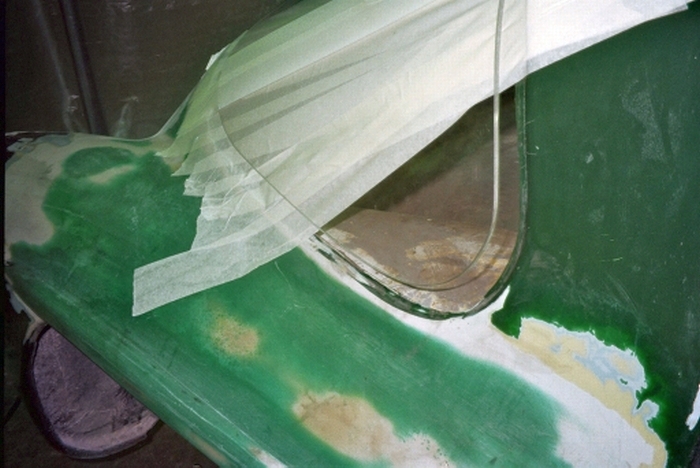

    Die neue, originale Heckscheibe passte leider nicht in den entsprechenden Ausschnitt an der Karosserie

  • 2011-11-3-TVR_Grantura_006.jpg
  • 2011-11-3-TVR_Grantura_007.jpg
  • 2011-12-1-TVR_Grantura_001.jpg
  • 2012-01-1-TVR_Grantura_001.jpg

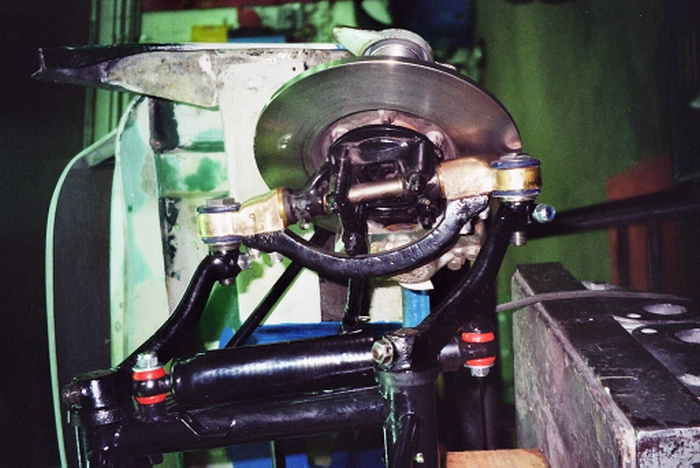

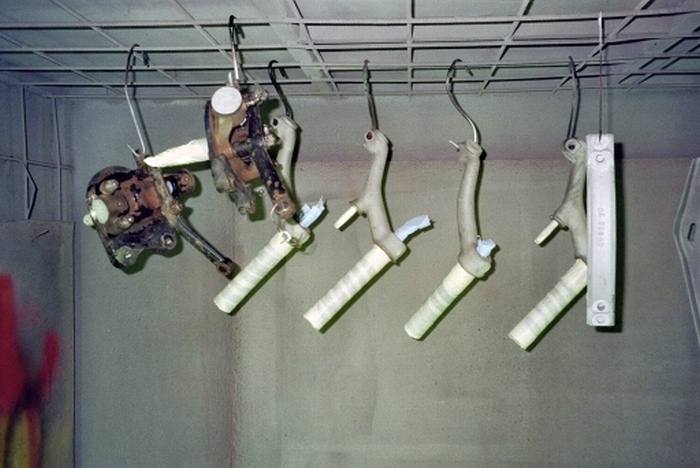

    Aufhängungsteile revidiert - lackierbereit

  • 2012-02-1-TVR_Grantura_001.jpg

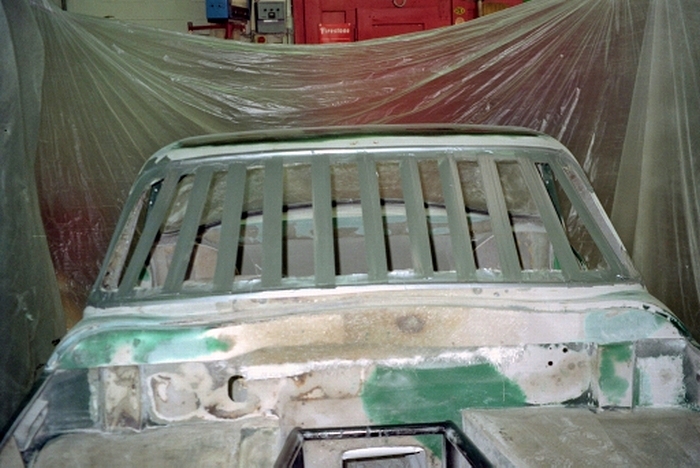

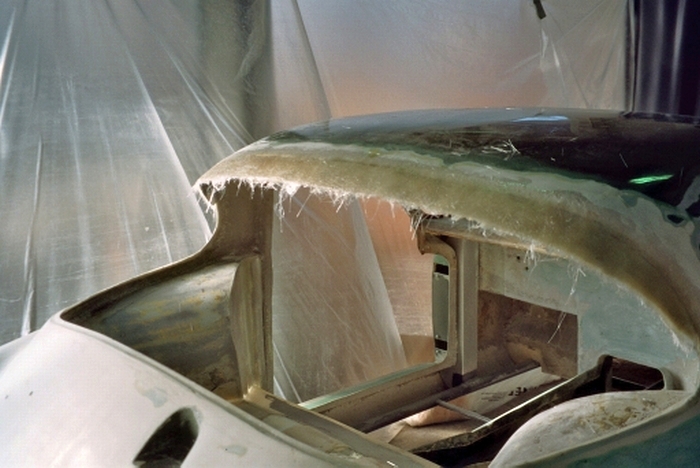

    Die Aussparung war schlicht zu gross – eine neue Dachkante musste angefertigt werden

  • 2012-02-3-TVR_Grantura_001.jpg
  • 2012-03-1-TVR_Grantura_001.jpg
  • 2012-03-1-TVR_Grantura_002.jpg
  • 2012-03-1-TVR_Grantura_003.jpg
  • 2012-03-3-TVR_Grantura_001.jpg

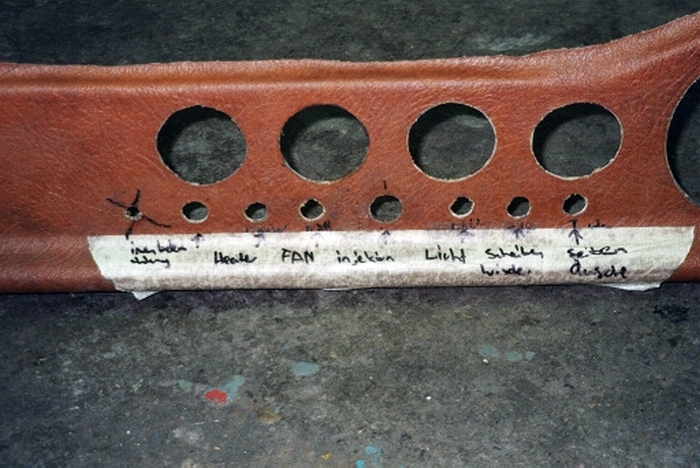

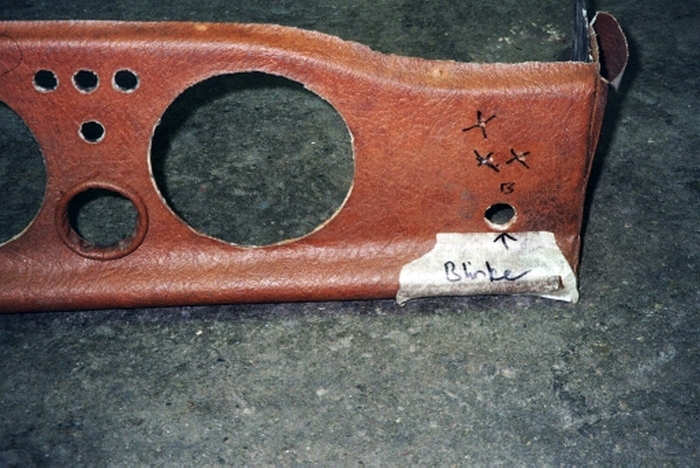

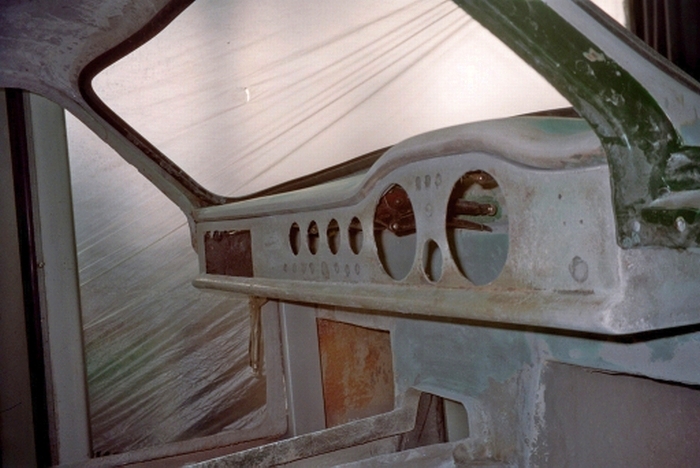

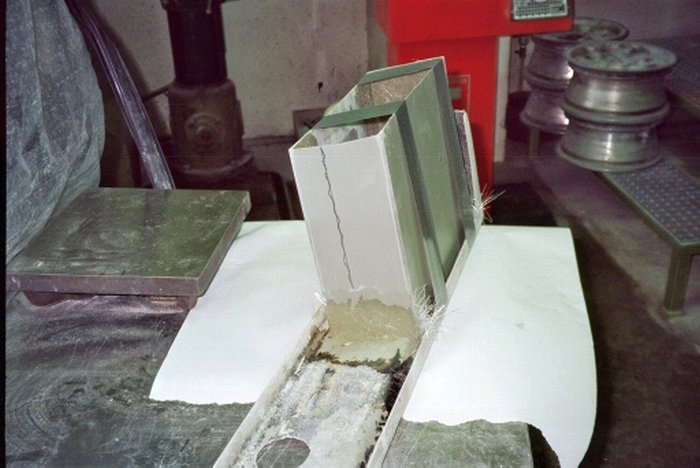

    Armaturentafel – nur noch die benötigten Bohrungen sind vorhanden

  • 2012-03-3-TVR_Grantura_002.jpg
  • 2012-11-1-TVR_Grantura_001.jpg

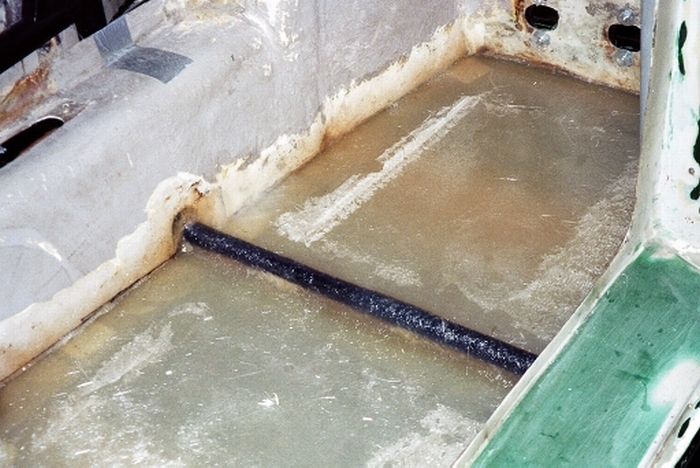

    Chassis und Karosserie sind fest durch GFK miteinander verbunden – dies ist ein Bild des Fahrerfussraums

  • 2012-11-1-TVR_Grantura_002.jpg

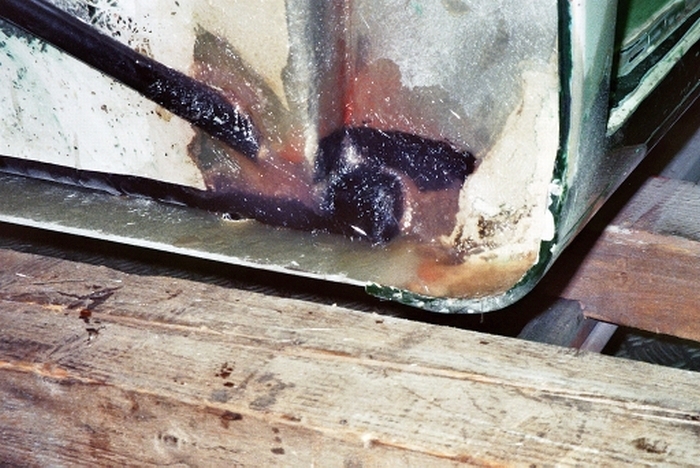

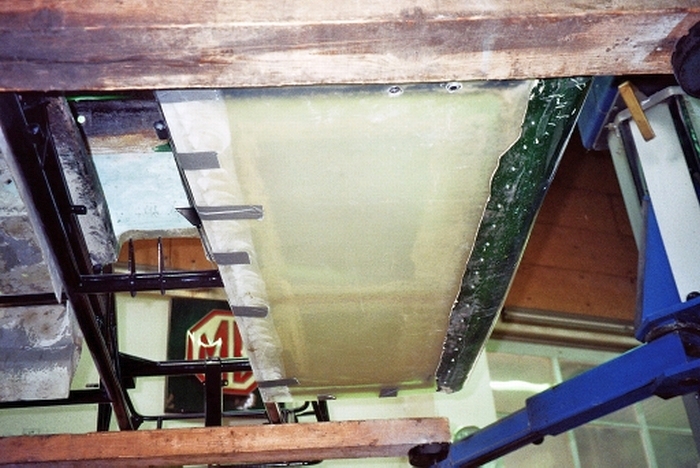

    Radhaus hinten rechts

  • 2012-11-1-TVR_Grantura_003.jpg
  • 2012-11-1-TVR_Grantura_004.jpg
  • 2012-11-1-TVR_Grantura_005.jpg
  • 2012-11-1-TVR_Grantura_006.jpg
  • 2012-11-1-TVR_Grantura_007.jpg

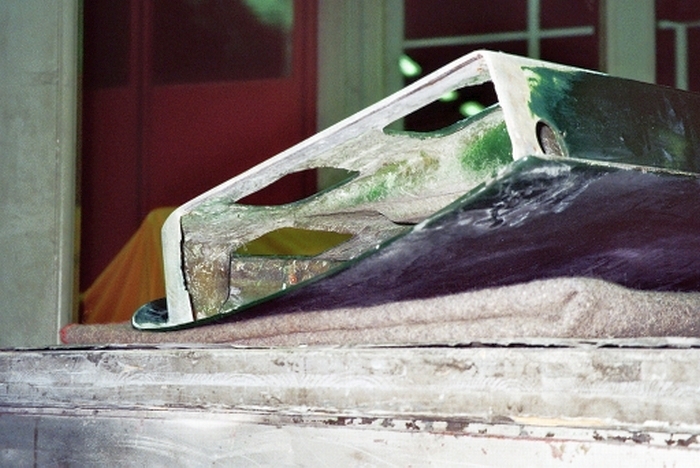

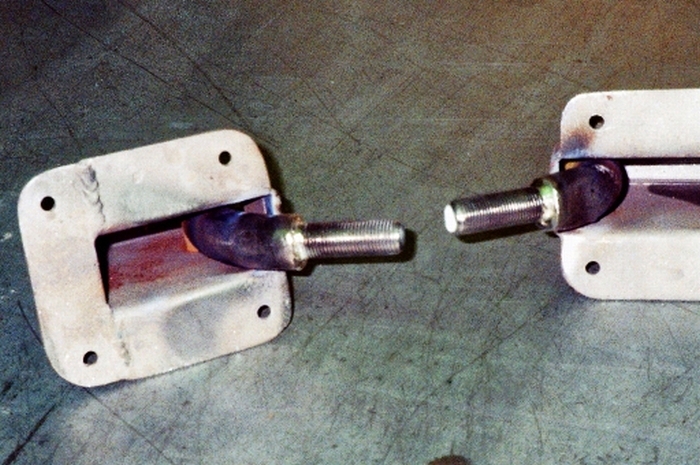

    Die Verstärkungen im Bereich der Scharniere waren verrostet und der umliegende GFK aufgeplatzt

  • 2012-12-1-TVR_Grantura_001.jpg

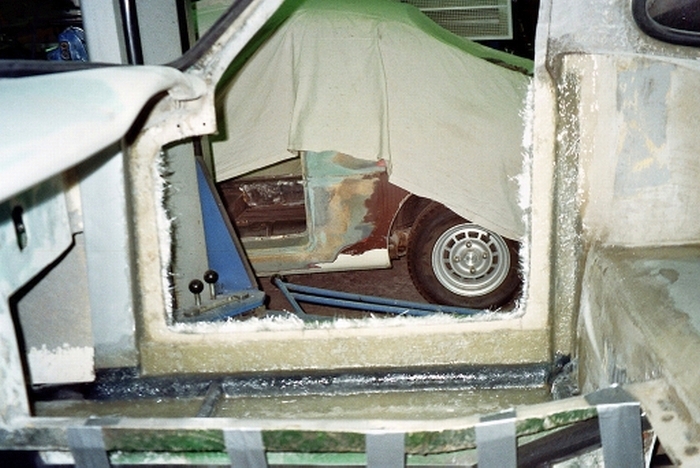

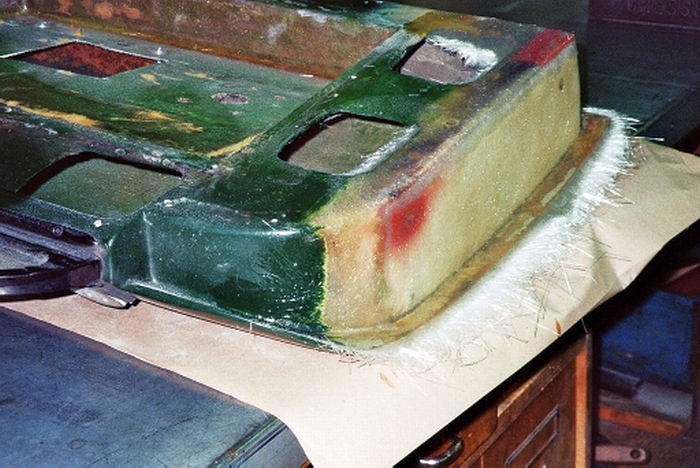

    Türeinstieg rechts – alle Ränder waren gebrochen

  • 2012-12-1-TVR_Grantura_002.jpg
  • 2012-12-2-TVR_Grantura_001.jpg
  • 2012-12-5-TVR_Grantura_001.jpg

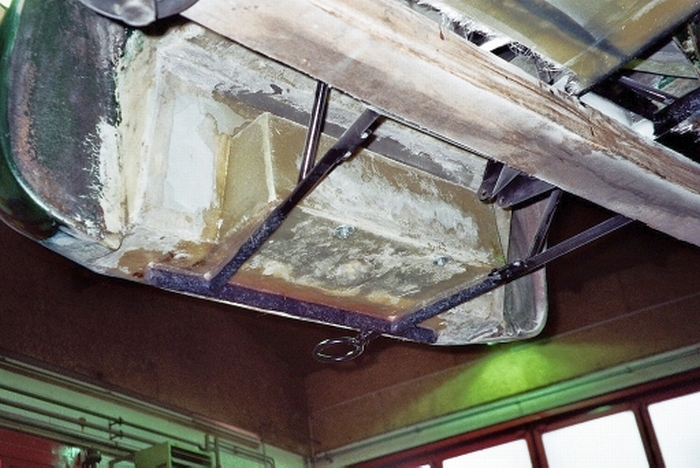

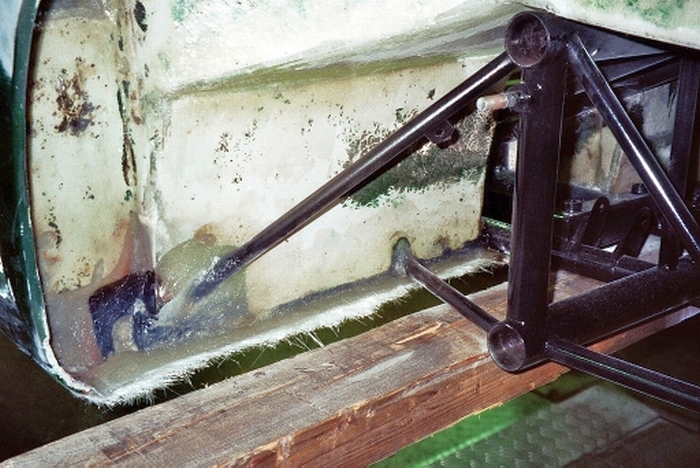

    Radhaus hinten links

  • 2012-12-5-TVR_Grantura_002.jpg
  • 2012-12-5-TVR_Grantura_003.jpg

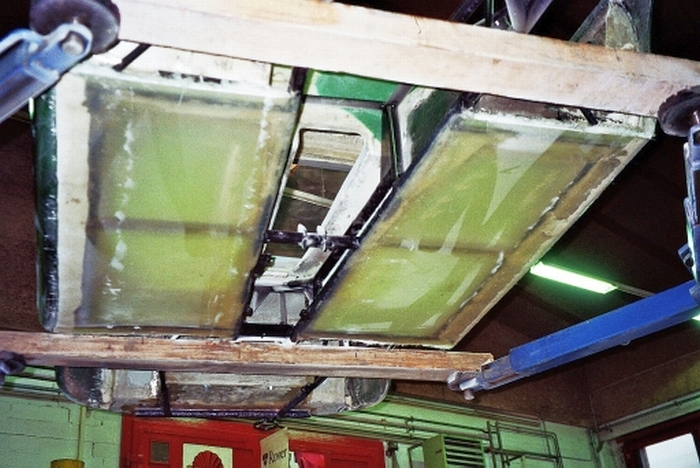

    Der neue Boden nach der Einlaminierung

  • 2012-13-1-TVR_Grantura_001.jpg
  • 2012-13-1-TVR_Grantura_002.jpg
  • 2012-13-1-TVR_Grantura_003.jpg
  • 2012-13-1-TVR_Grantura_004.jpg
  • 2012-13-1-TVR_Grantura_005.jpg
  • 2012-13-1-TVR_Grantura_006.jpg
  • 2012-13-1-TVR_Grantura_007.jpg

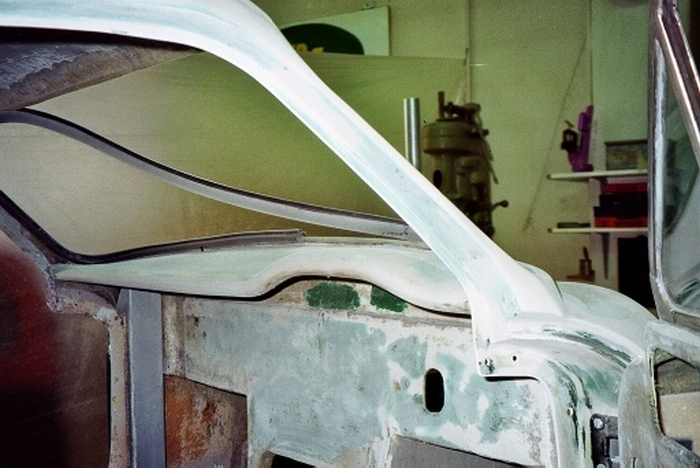

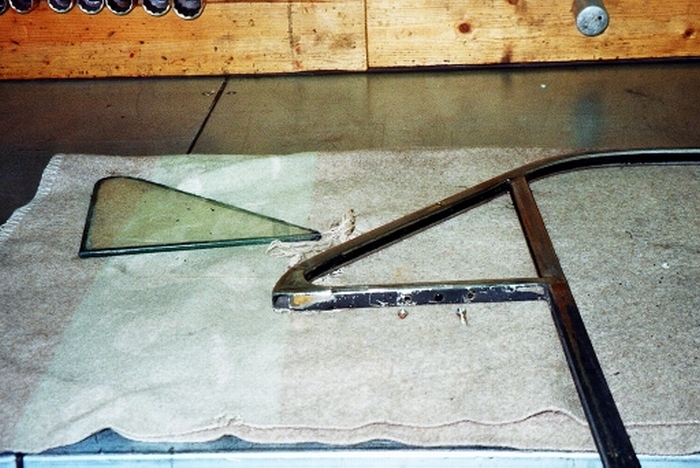

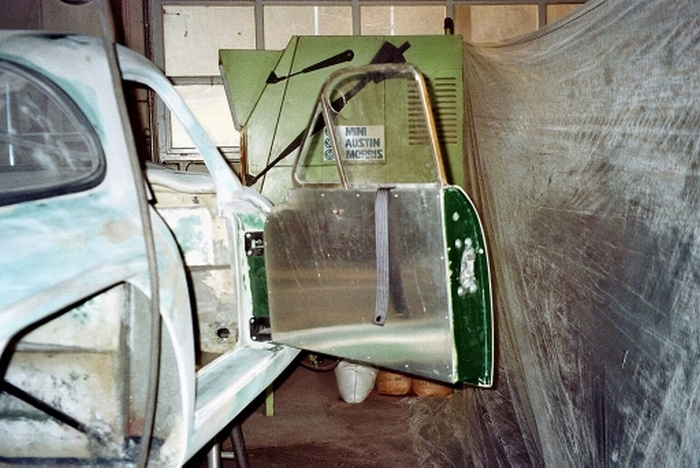

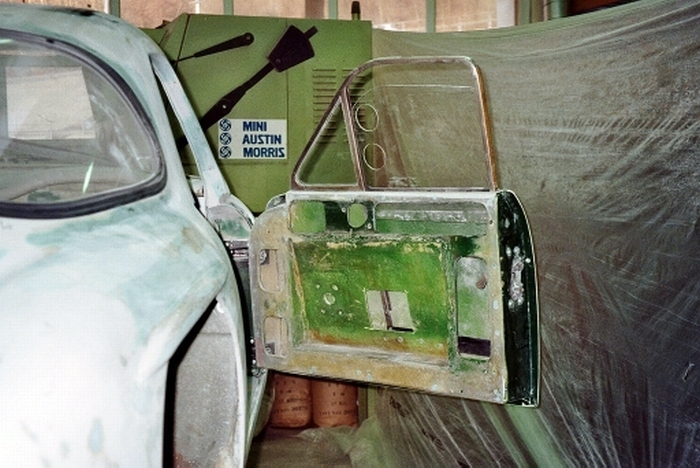

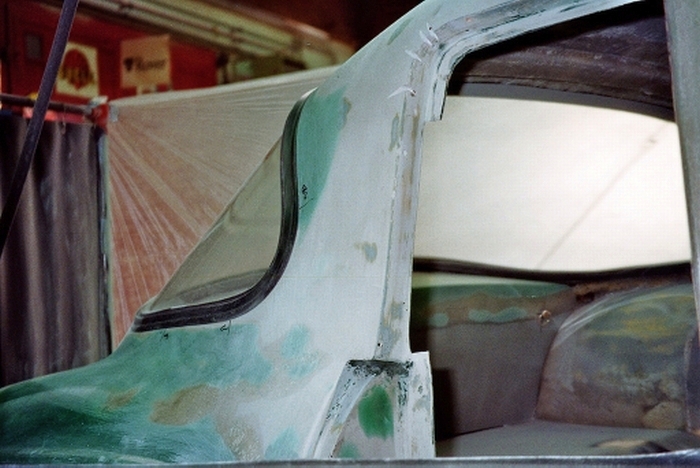

    Heckscheibe – letztmals zur Probe montiert vor der Lackierung

  • 2013-01-2-TVR_Grantura_001.jpg

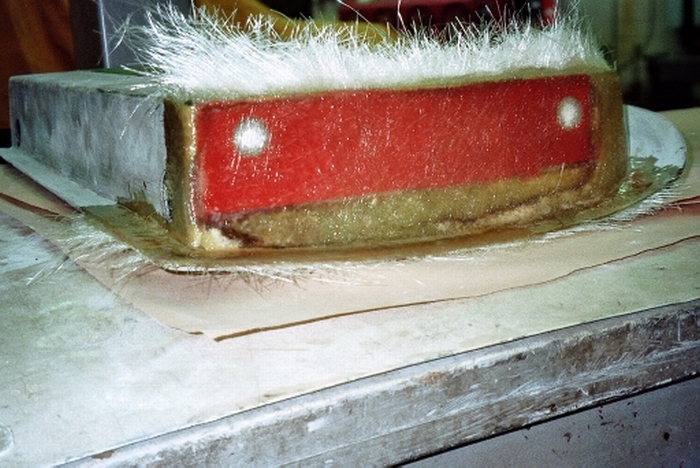

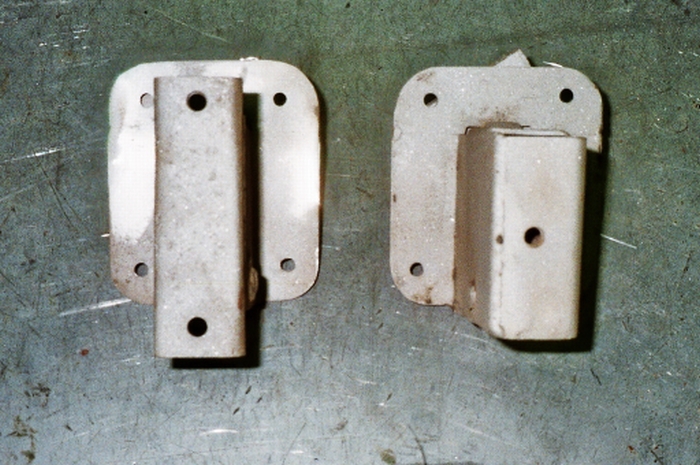

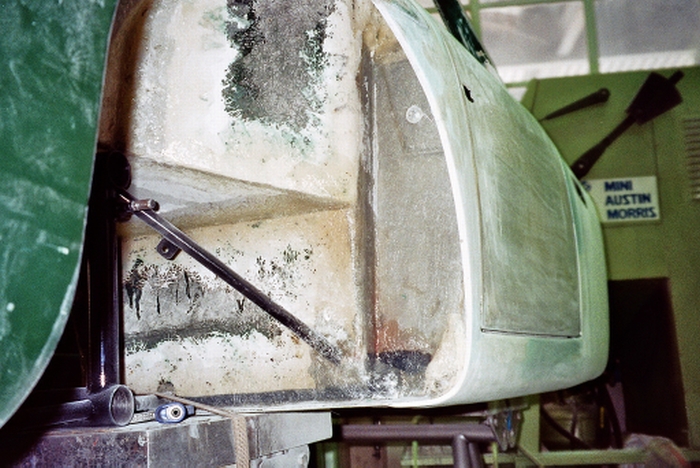

    Neue Verstärkungen angefertigt und einlaminiert

  • 2013-01-2-TVR_Grantura_002.jpg
  • 2013-01-2-TVR_Grantura_003.jpg
  • 2013-01-2-TVR_Grantura_004.jpg
  • 2013-01-3-TVR_Grantura_001.jpg
  • 2013-01-3-TVR_Grantura_002.jpg
  • 2013-01-3-TVR_Grantura_003.jpg

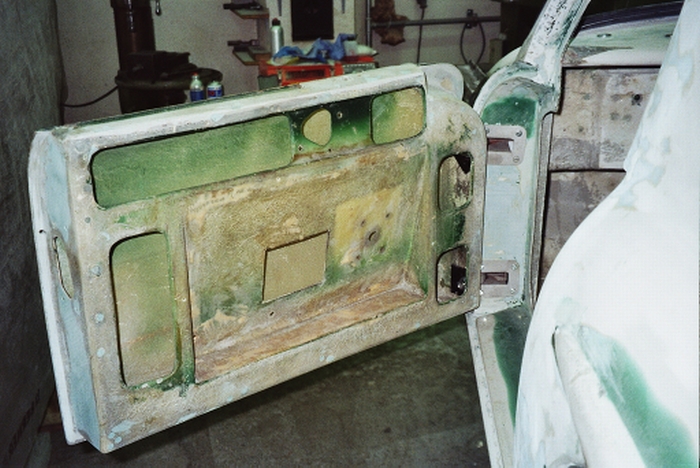

  • 2013-03-4-TVR_Grantura_001.jpg
  • 2013-03-4-TVR_Grantura_002.jpg
  • 2013-03-4-TVR_Grantura_003.jpg
  • 2013-03-5-TVR_Grantura_001.jpg
  • 2013-03-5-TVR_Grantura_002.jpg
  • 2013-03-5-TVR_Grantura_003.jpg
  • 2013-03-5-TVR_Grantura_004.jpg
  • 2013-03-5-TVR_Grantura_005.jpg

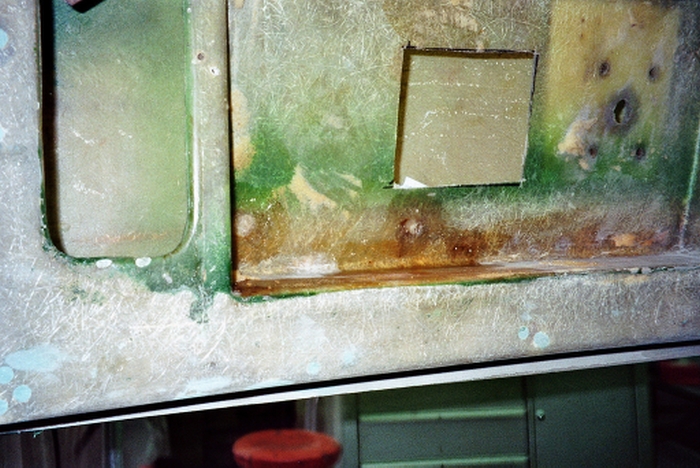

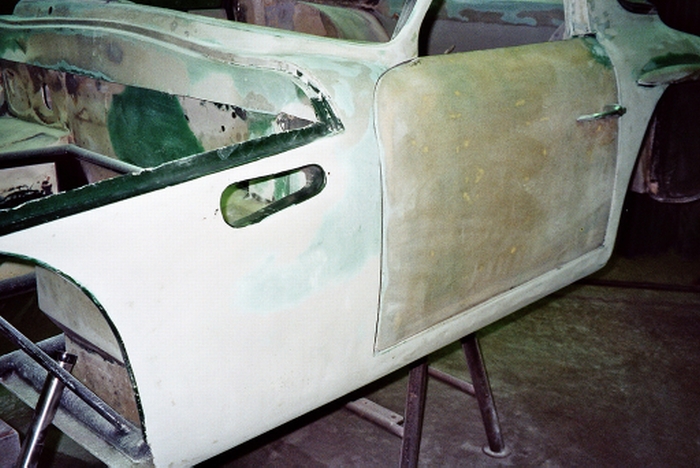

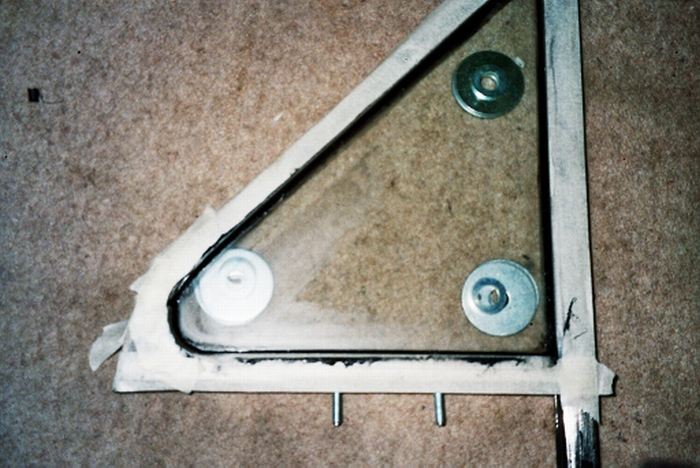

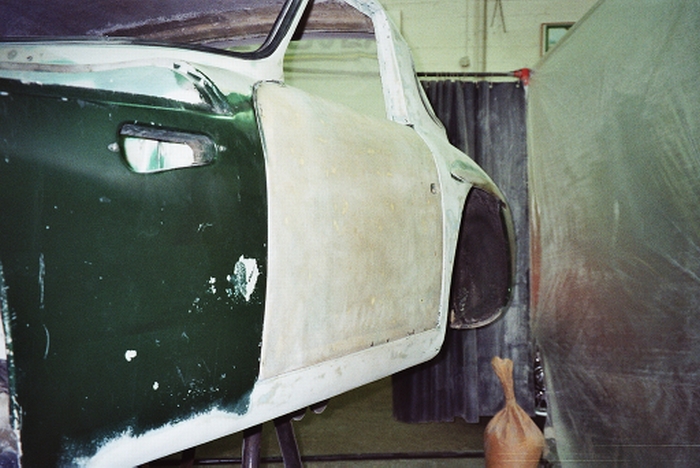

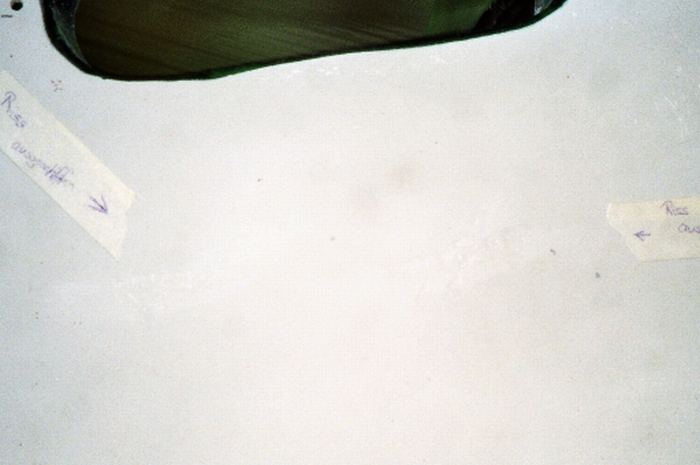

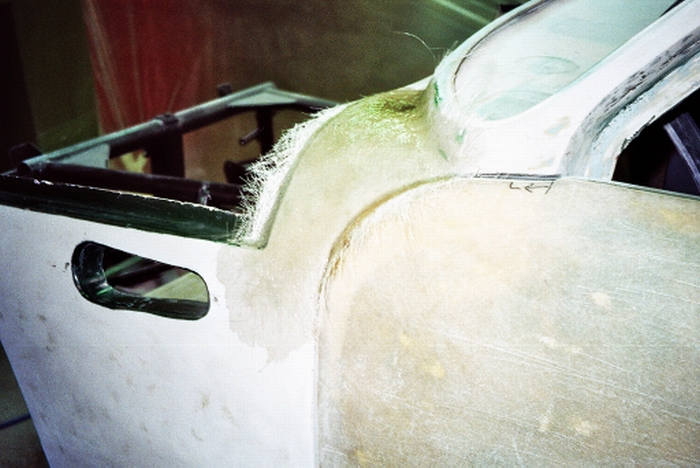

    Ein exaktes Augenmass ist gefordert, da die Rundungen des TVR's ohne Masse, Formen und Zeichnungen nur anhand der zerbröselten Altteile neu geformt werden müssen.

  • 2013-12-3-TVR_Grantura_001.jpg

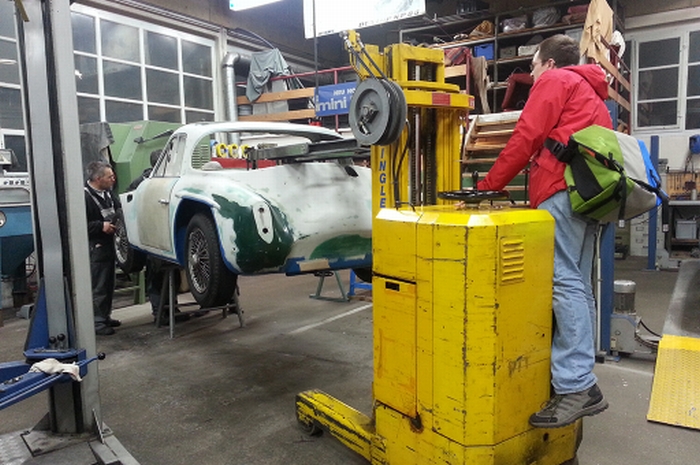

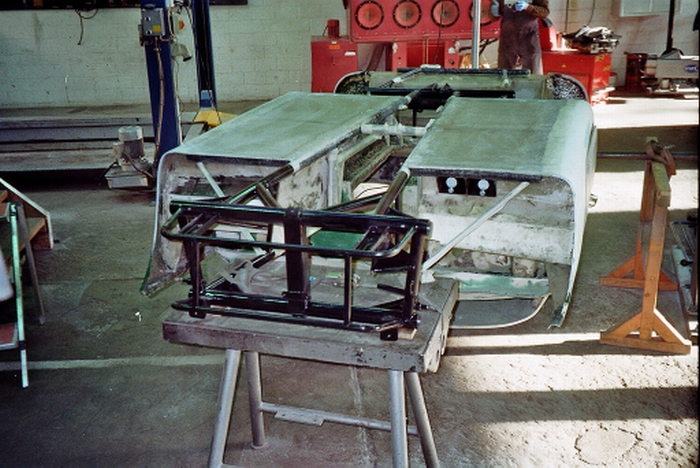

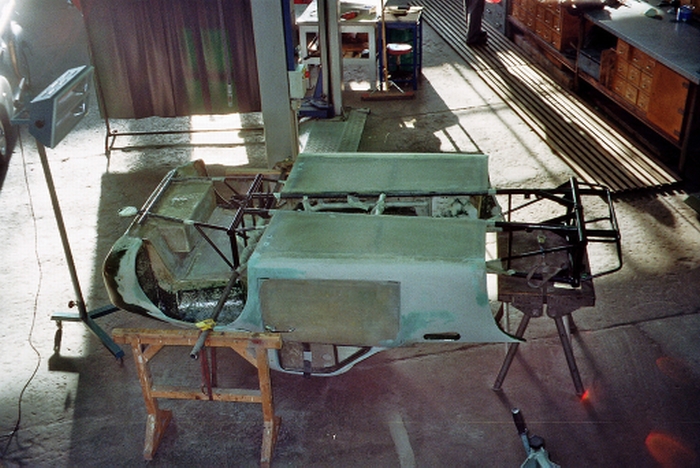

    Auf den Kopf gedreht für bessere Zugänglichkeit im Bodenbereich

  • 2013-12-3-TVR_Grantura_002.jpg
  • 2013-12-4-TVR_Grantura_001.jpg
  • 2013-12-4-TVR_Grantura_002.jpg

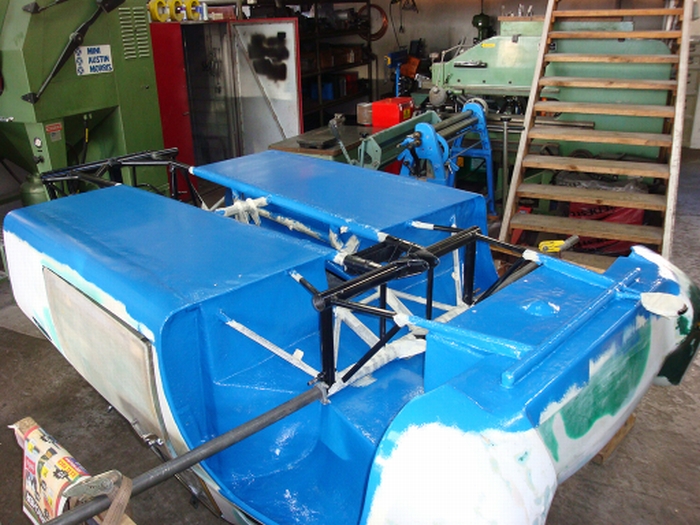

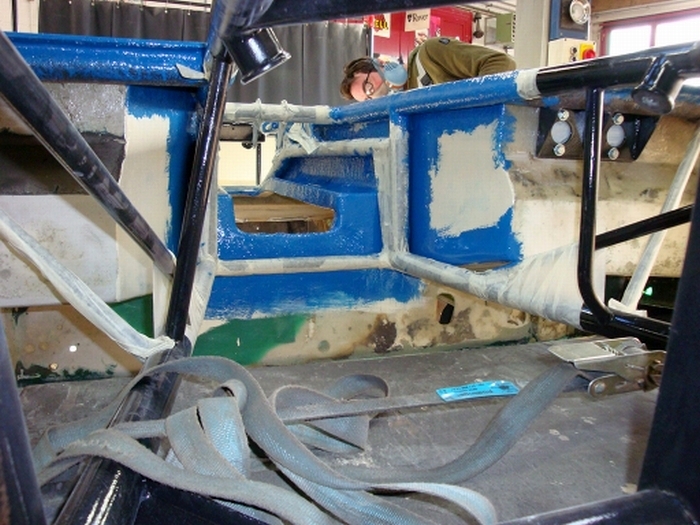

    Picasso wäre neidisch geworden – Handbemalter Unterboden

  • 2014-01-1-TVR_Grantura_001.jpg
  • 2014-01-1-TVR_Grantura_002.jpg

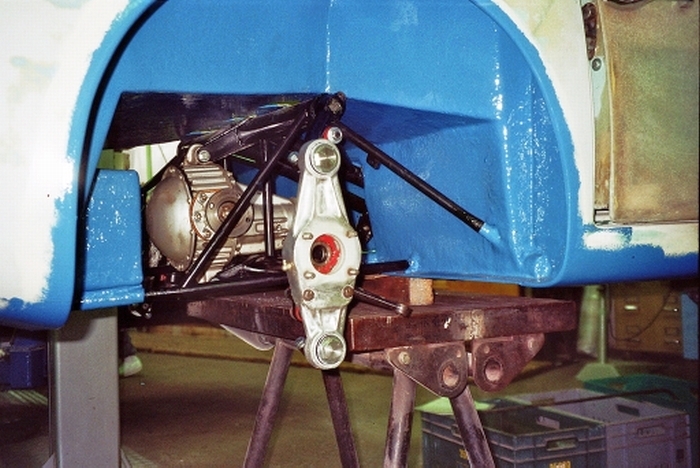

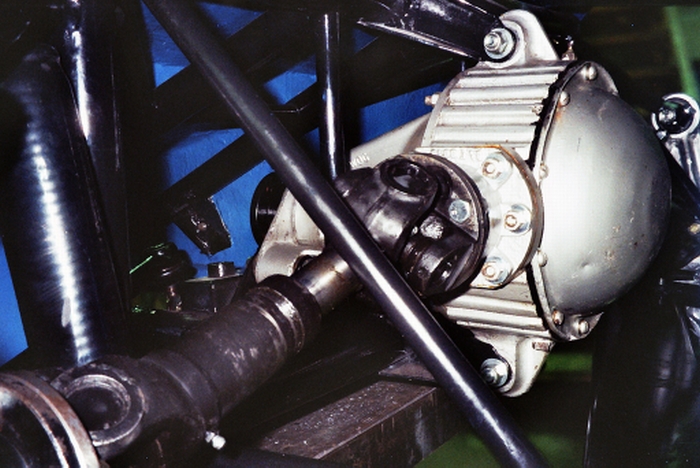

    Hinterachse nachher

  • 2014-02-2-TVR_Grantura_001.jpg
  • 2014-02-2-TVR_Grantura_002.jpg
  • 2014-02-2-TVR_Grantura_003.jpg

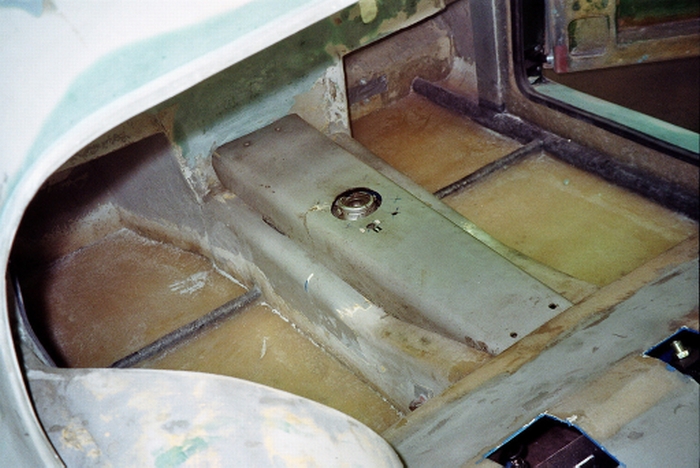

  • 2014-03-2-TVR_Grantura_001.jpg
  • 2014-03-3-TVR_Grantura_001.jpg
  • 2014-03-3-TVR_Grantura_002.jpg
  • 2014-03-3-TVR_Grantura_003.jpg

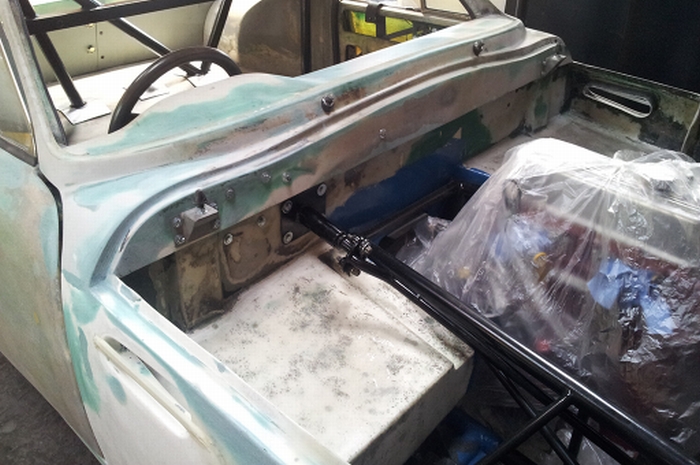

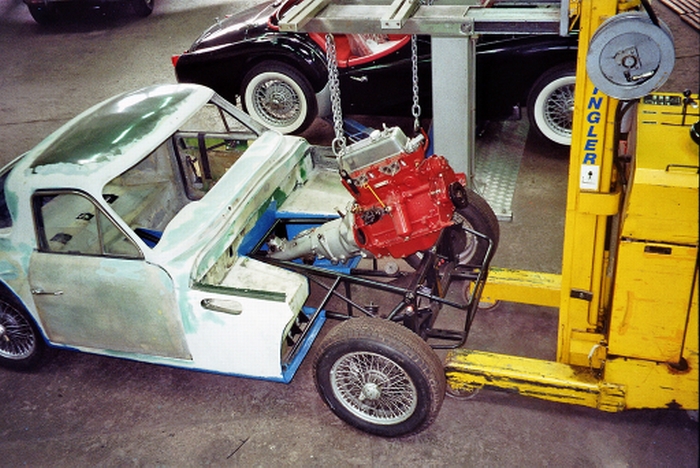

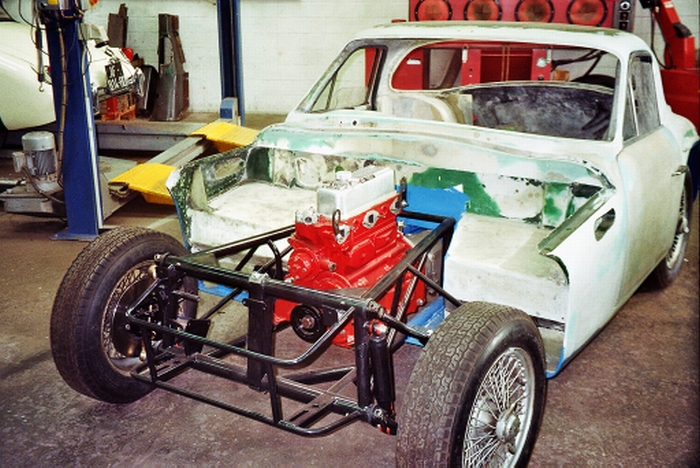

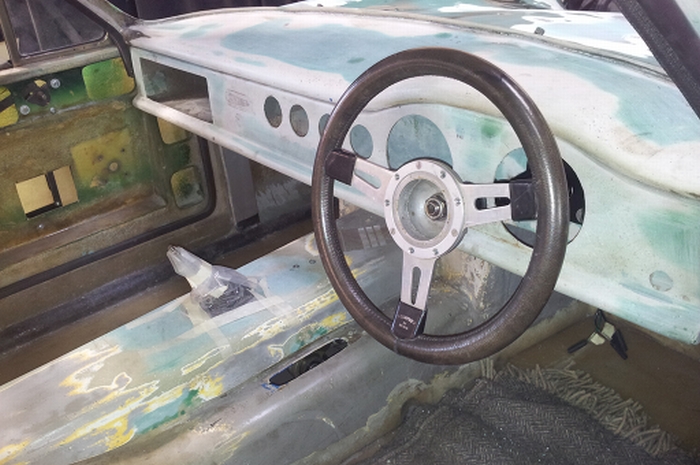

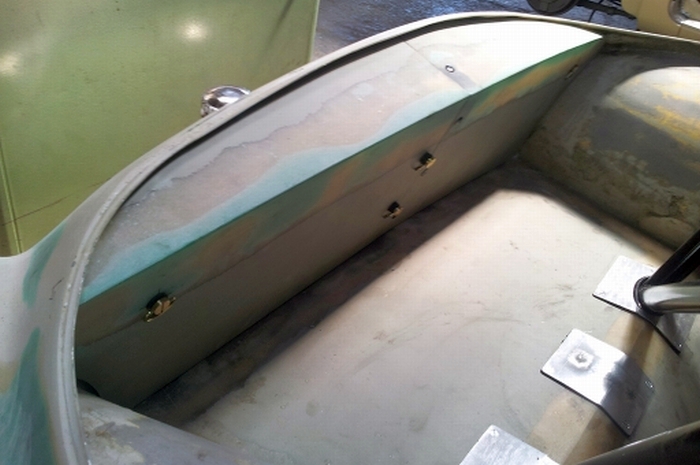

    Hochzeit – Motor und Chassis werden vereint

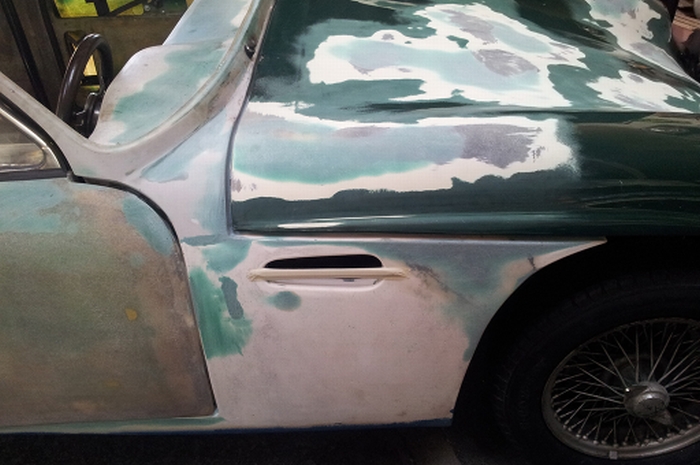

  • 2014-04-TVR_Grantura_001.jpg
  • 2014-04-TVR_Grantura_002.jpg
  • 2014-04-TVR_Grantura_003.jpg
  • 2014-04-TVR_Grantura_004.jpg
  • 2014-04-TVR_Grantura_005.jpg
  • 2014-04-TVR_Grantura_006.jpg
  • 2014-04-TVR_Grantura_007.jpg
  • 2014-04-TVR_Grantura_008.jpg
  • 2014-04-TVR_Grantura_009.jpg
  • 2014-05-1-TVR_Grantura_001.jpg
  • 2014-05-2-TVR_Grantura_001.jpg
  • 2014-05-2-TVR_Grantura_002.jpg

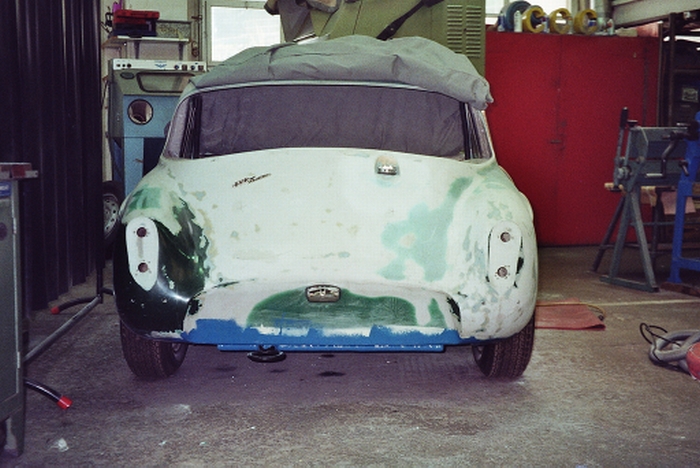

  • 2014-05-2-TVR_Grantura_003.jpg
  • 2014-05-2-TVR_Grantura_004.jpg
  • 2014-05-2-TVR_Grantura_005.jpg
  • 2014-05-2-TVR_Grantura_006.jpg
  • 2014-05-3-TVR_Grantura_001.jpg

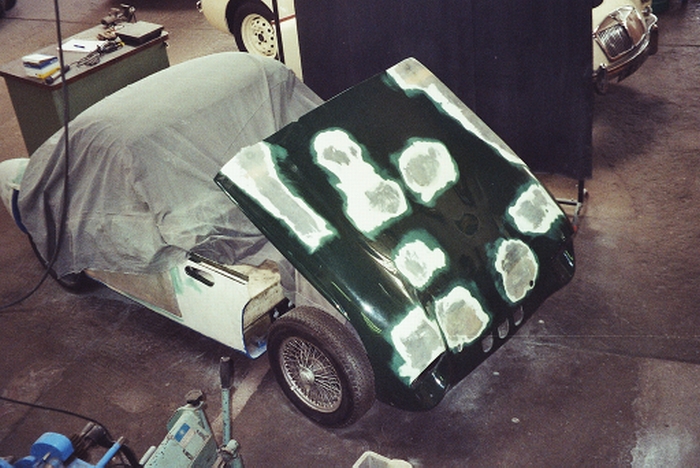

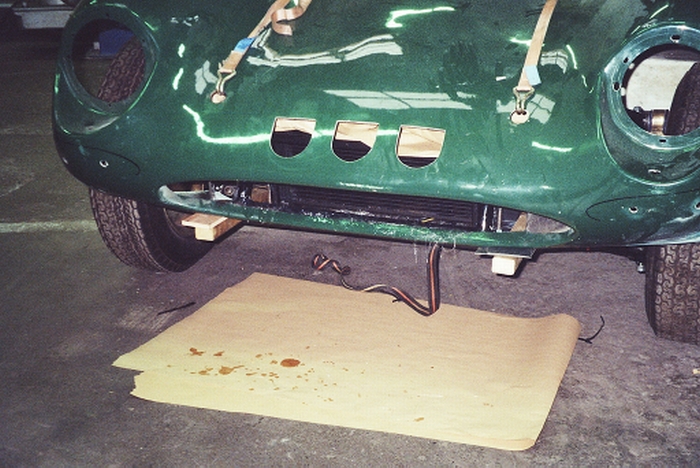

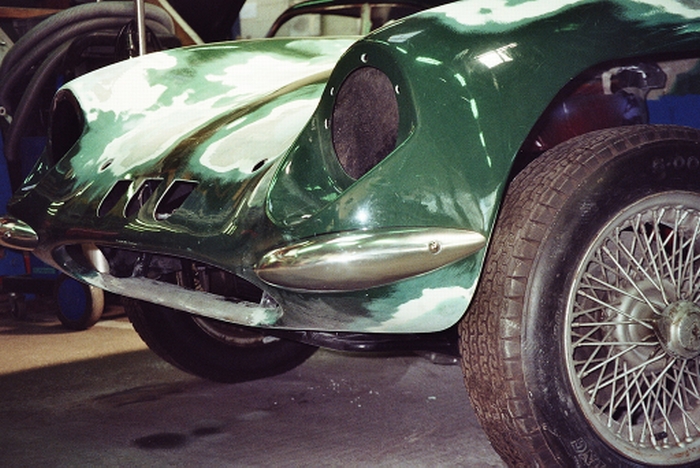

    Motorhaube – viele Risse im Gelcoat mussten repariert werden

  • 2014-05-3-TVR_Grantura_002.jpg

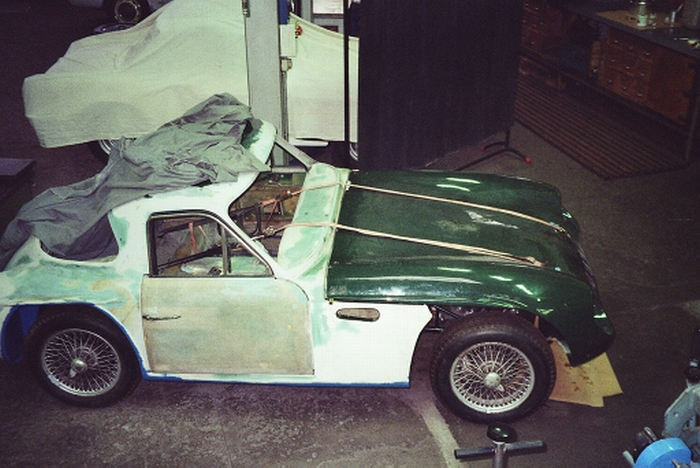

  • 2014-05-3-TVR_Grantura_003.jpg
  • 2014-05-3-TVR_Grantura_004.jpg
  • 2014-09-TVR_Grantura_001.jpg

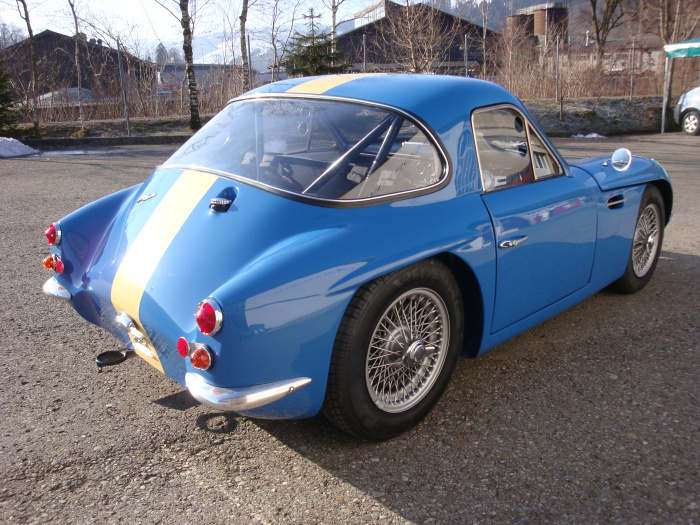

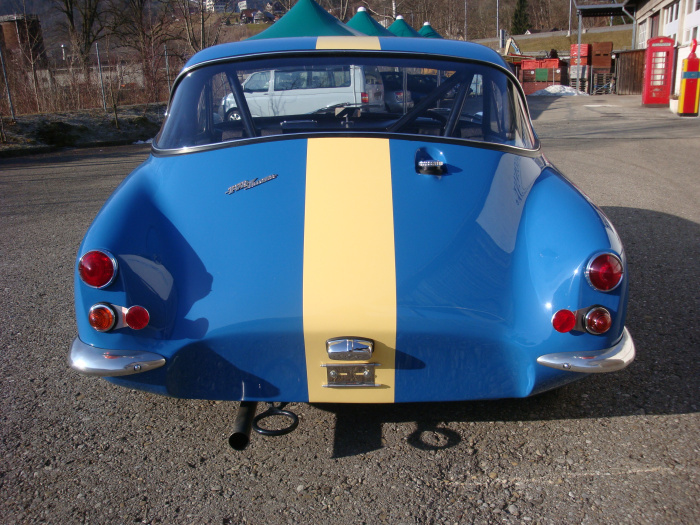

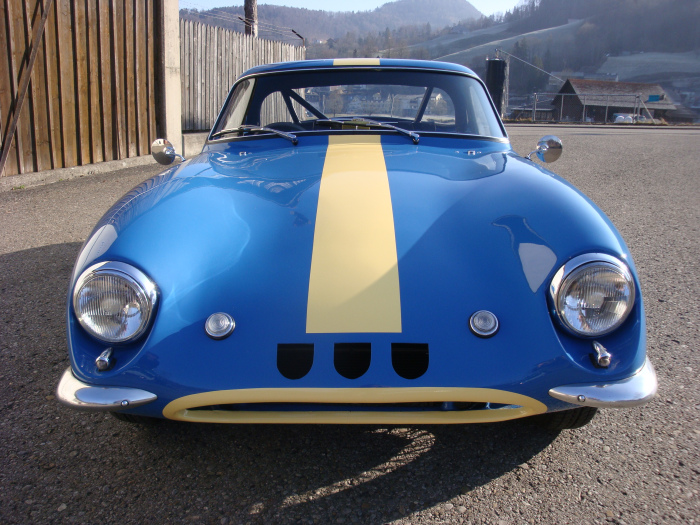

  • TVR Grantura fertig!

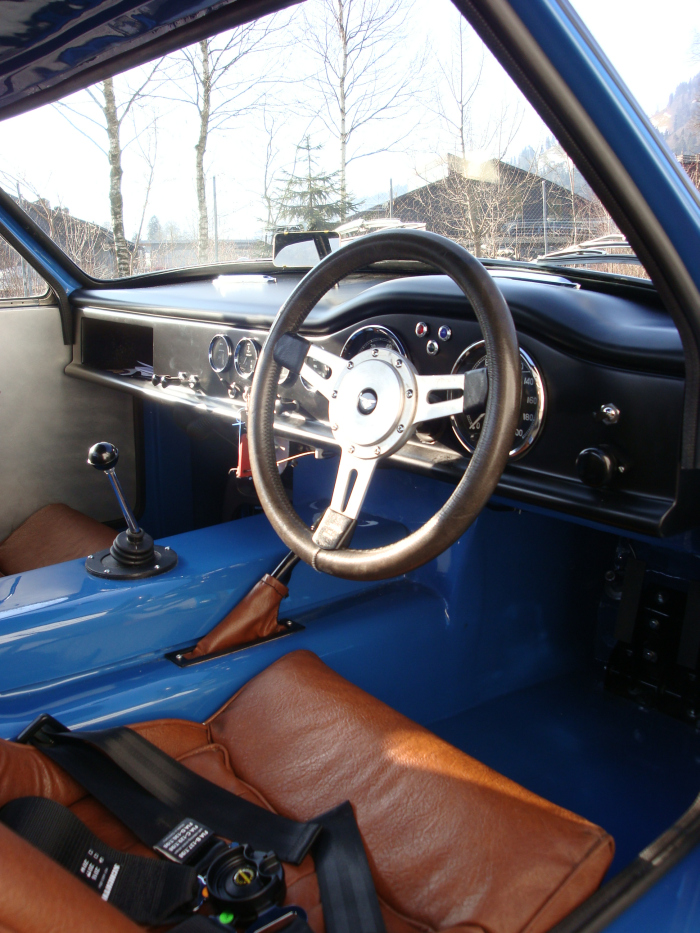

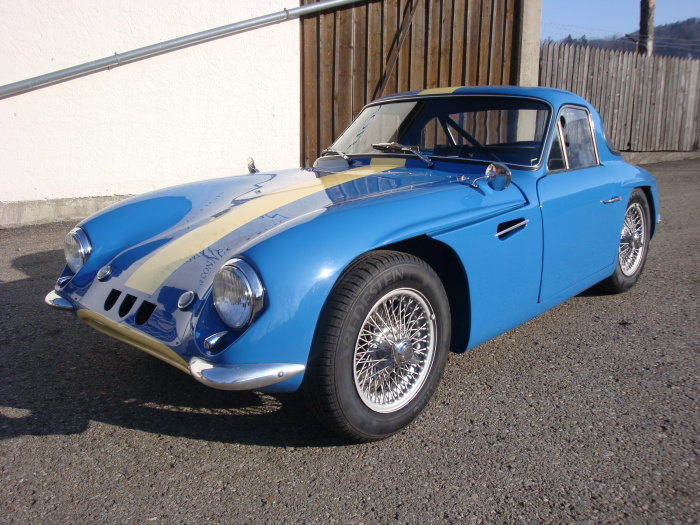

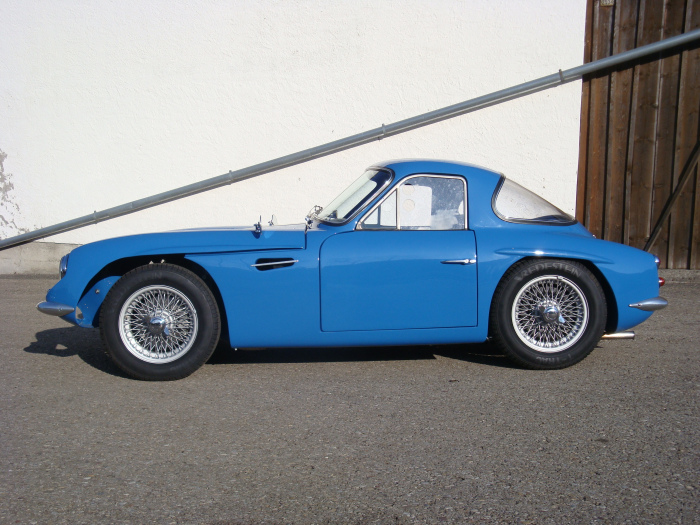

    Voilà - fertig!

  • TVR Grantura fertig!

    Ein Prachtstück ist entstanden

  • TVR Grantura fertig!
  • TVR Grantura fertig!
  • TVR Grantura fertig!

    veteranengeprüft!

  • TVR Grantura fertig!
  • TVR Grantura fertig!

    Reinsitzen - losfahren - geniessen!
